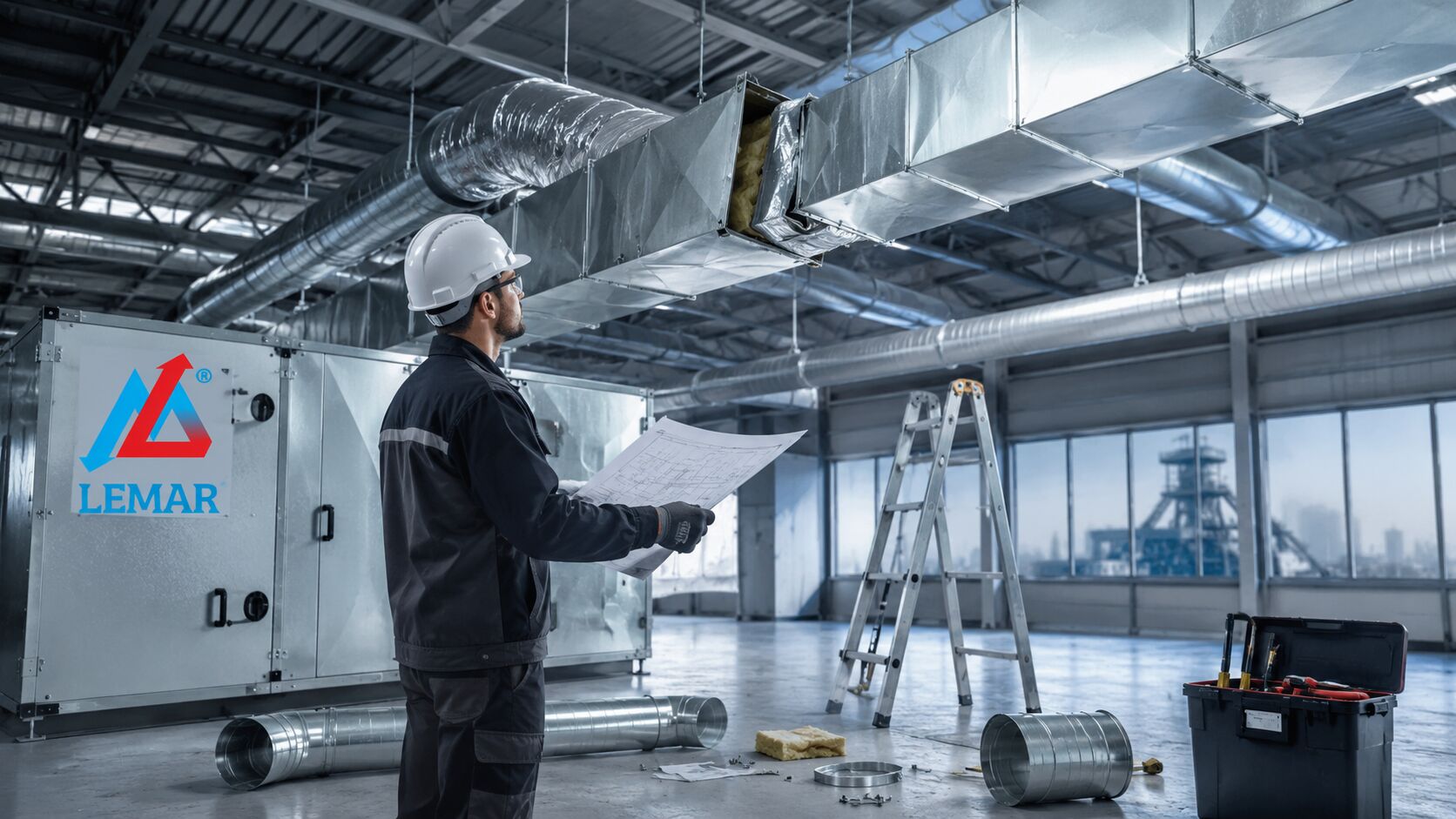

Montaż wentylacji przemysłowej - najczęstsze błędy

Najczęstsze błędy montażu wentylacji przemysłowej na Śląsku to: brak zbilansowania nawiewu z wywiewem, zastąpienie odciągu miejscowego wentylacją ogólną, dobór wentylatora bez obliczenia oporów instalacji, zbyt niska prędkość powietrza w kanałach, nieokreślona klasa szczelności przewodów, montaż instalacji bez wibroizolacji i tłumików akustycznych, brak automatyki regulacyjnej oraz pominięcie deformacji budynku na terenach szkód górniczych. Każdy z tych błędów daje mierzalny skutek: niższą wydajność, przekroczenie NDS, wyższy rachunek za energię lub zwiększoną uwagę inspektora pracy przy odbiorze.

Poniżej opisujemy 10 błędów, które najczęściej spotykamy na halach w Katowicach, Gliwicach, Bytomiu, Rudzie Śląskiej i Tarnowskich Górach - wraz z konkretnymi parametrami, które warto sprawdzić przed odbiorem instalacji.

1. Nawiew niezbilansowany z wywiewem

Wentylator wywiewny bez zorganizowanego nawiewu osiąga tylko część wydajności katalogowej. Powietrze musi skądś napłynąć - jeśli jedyną drogą są nieszczelności okien, drzwi i bram, w hali powstaje podciśnienie.

Skutki podciśnienia w hali produkcyjnej:

• spadek rzeczywistego strumienia wywiewanego powietrza względem projektu,
• napływ zimnego powietrza infiltracyjnego przy bramach i doku załadunkowym,
• zaburzenie ciągu przepływu w kotłowniach i urządzeniach grzewczych z otwartą komorą spalania,
• trudności z otwieraniem drzwi ewakuacyjnych.

Reguła praktyczna: w halach z odciągami technologicznymi strumień nawiewu projektuje się zwykle na poziomie 85-95% strumienia wywiewu, aby utrzymać lekkie podciśnienie i nie dopuścić do migracji zanieczyszczeń do sąsiednich pomieszczeń. W lakierniach i pomieszczeniach czystych bilans ustawia się odwrotnie - z nadciśnieniem.

2. Wentylacja ogólna zamiast odciągu miejscowego

Wentylacja ogólna rozcieńcza zanieczyszczenie, odciąg miejscowy usuwa je u źródła. To dwa różne zadania i jedno nie zastępuje drugiego.

Zgodnie z § 32 ust. 2 rozporządzenia Ministra Pracy i Polityki Socjalnej z 26 września 1997 r. w sprawie ogólnych przepisów BHP, w pomieszczeniach, w których wydzielają się substancje szkodliwe, wymiana powietrza musi zapewnić nieprzekraczanie wartości NDS. Przy emisji punktowej - dymy spawalnicze, pył szlifierski, opary rozpuszczalników - samą wentylacją ogólną osiąga się to rzadko i za cenę ogromnych strumieni powietrza.

Stanowisko	Zanieczyszczenie	Rozwiązanie
Spawanie MIG/MAG	dymy z manganem, chromem, niklem	ramię odciągowe przy stanowisku
Szlifowanie metalu	pył metaliczny, iskry	stół odciągowy + odpylacz iskrobezpieczny
Obróbka drewna	pył drzewny (wybuchowy)	odciąg z transportem pneumatycznym
Malowanie natryskowe	LZO, mgła lakiernicza	kabina z filtracją i wywiewem
Galwanizernia	opary kwasów	okap brzegowy, kanały chemoodporne

Praktyczna wskazówka montażowa: skuteczność okapu spada z kwadratem odległości od źródła. Okap odsunięty o 50 cm zamiast 25 cm wymaga wielokrotnie większego strumienia powietrza, żeby dać ten sam efekt.

3. Dobór wentylatora bez obliczenia oporów instalacji

Najczęstszy błąd doboru: wentylator dobrany wyłącznie po wydajności (m³/h), bez sprawdzenia sprężu dyspozycyjnego w Pa dla rzeczywistej trasy kanałów.

Sprawdź przed zamówieniem wentylatora:

1. Sumę oporów liniowych i miejscowych całej trasy (kolana, redukcje, przepustnice, tłumiki).
2. Opór filtrów w stanie zabrudzonym, nie w stanie nowym.
3. Punkt pracy na charakterystyce - czy nie leży w strefie niestabilnej pracy.
4. Gęstość powietrza, jeśli transportowane medium ma podwyższoną temperaturę.

Osobna sprawa to efekt systemowy: wentylator zabudowany bezpośrednio za kolanem traci część nominalnych parametrów, mimo że sam jest sprawny. Producenci zalecają prosty odcinek kanału o długości co najmniej 2,5-3 średnic przed wlotem i ok. 3 średnic za wylotem wentylatora.

W wentylatorach promieniowych i kanałowych różnica między doborem poprawnym a doborem "na oko" to zwykle jedna wielkość obudowy i kilkanaście procent poboru mocy przez cały okres eksploatacji.

4. Zbyt niska prędkość powietrza w kanałach

W instalacjach transportujących pył prędkość powietrza musi być na tyle duża, by pył nie osiadał na dnie kanału. To parametr montażowy, nie tylko projektowy - decyduje o nim faktyczna średnica zabudowanych przewodów.

Rodzaj instalacji	Orientacyjna prędkość w kanale
Wentylacja ogólna, kanały główne	4-8 m/s
Kanały odgałęzione, przy nawiewnikach	2-5 m/s
Odciągi oparów i dymów	8-12 m/s
Transport pyłu drzewnego i wiórów	18-25 m/s
Pyły ciężkie, metaliczne	20-25 m/s

Skutek zaniżenia prędkości: warstwa osadu narastająca w kanale, rosnące opory przepływu, spadek strumienia i - w przypadku pyłów palnych - utworzenie osadu, który stanowi realne zagrożenie wybuchowe.

5. Nieokreślona klasa szczelności przewodów

Szczelność kanałów klasyfikują normy PN-EN 12237 (przewody okrągłe) i PN-EN 1507 (przewody prostokątne), w klasach od A do D. Każda kolejna klasa oznacza mniejszy dopuszczalny wyciek.

Typowe błędy:

• brak zapisu klasy szczelności w dokumentacji - wykonawca realizuje wtedy najniższy standard,
• uszczelki pominięte przy połączeniach nyplowych,
• taśma aluminiowa jako uszczelnienie zamiast właściwej masy i uszczelki,
• brak próby szczelności przed zabudową sufitem lub obudową.

Na długich trasach w halach o rozpiętości powyżej 50 m nieszczelności są tym kosztowniejsze, że wentylator musi tłoczyć powietrze, które nie dociera do stanowisk pracy.

6. Montaż bez wibroizolacji i tłumików akustycznych

Najwyższe dopuszczalne natężenie hałasu odniesione do 8-godzinnego dnia pracy wynosi 85 dB(A). Instalacja wentylacyjna potrafi zająć znaczną część tego budżetu akustycznego, jeśli zmontowano ją bez elementów tłumiących.

Co sprawdzić przy odbiorze:

• Połączenia elastyczne przy króćcach wentylatora - zamontowane bez naprężenia i skręcenia, w przeciwnym razie przenoszą drgania na kanał.
• Amortyzatory pod ramą wentylatora - dobrane do masy zestawu, nie "jakiekolwiek gumowe".
• Tłumiki hałasu - zabudowane w odległości pozwalającej na ustabilizowanie przepływu, nie tuż za kolanem.
• Przejścia kanałów przez przegrody - w tulejach z wypełnieniem elastycznym, bez sztywnego kontaktu z murem.

7. Instalacja bez automatyki i możliwości regulacji obrotów

Wentylator pracujący non stop na 100% wydajności to najprostszy sposób na podniesienie rachunku za energię. Pobór mocy wentylatora zmienia się w przybliżeniu z trzecią potęgą prędkości obrotowej - obniżenie obrotów o 20% daje ok. 50% oszczędności mocy.

Elementy, których najczęściej brakuje w nieprawidłowo zmontowanych instalacjach:

• falownik sterujący wydajnością w zależności od wymaganego obciążenia,
• czujniki CO i CO₂ w halach z ruchem wózków spalinowych,
• presostaty różnicowe sygnalizujące zabrudzenie filtrów i konieczność ich wymiany,
• siłowniki przepustnic sprzężone z pracą wentylatora, zamykające instalację przy postoju.

8. Błędy przy klapach przeciwpożarowych i przejściach przez oddzielenia pożarowe

Kanał przechodzący przez ścianę oddzielenia pożarowego musi mieć zabezpieczenie o odpowiedniej klasie odporności. Najczęstsze uchybienia to:

• klapa ppoż. zamontowana poza płaszczyzną przegrody lub bez wymaganego zabudowania w konstrukcji,
• brak dostępu do rewizji klapy po wykonaniu sufitu podwieszanego lub zabudowy,
• brak podłączenia siłownika klapy do centrali sygnalizacji pożarowej,
• mocowanie kanału do konstrukcji bez uwzględnienia wydłużenia termicznego.

Te błędy wychodzą zwykle dopiero przy odbiorze przez rzeczoznawcę, a ich naprawa oznacza kosztowne przeróbki i demontaż gotowej zabudowy.

9. Brak otworów rewizyjnych i dostępu serwisowego

Norma PN-EN 12097 określa wymagania dotyczące elementów instalacji umożliwiających czyszczenie przewodów. W praktyce często spotykamy instalację, której nie da się wyczyścić: rewizje wypadają nad regałami wysokiego składowania albo zostały zabudowane.

Zaplanuj przed montażem:

• otwory rewizyjne przy każdej zmianie kierunku i przed każdym elementem oporowym,
• dostęp do filtrów bez konieczności stawiania rusztowania lub wynajmu zwyżki,
• swobodny dostęp do przepustnic regulacyjnych - regulacja instalacji to czynność powtarzalna, nie jednorazowa.

10. Wykonanie ATEX potraktowane wybiórczo

W strefach zagrożenia wybuchem nie wystarczy zamówić wentylator w wykonaniu przeciwwybuchowym. Zgodność z dyrektywą ATEX 2014/34/UE dotyczy całego układu wentylacji lub odpylania.

Kompletny łańcuch obejmuje:

1. Wentylator z certyfikatem dla właściwej kategorii i grupy wybuchowości.
2. Silnik w wykonaniu Ex, dobrany do tej samej strefy.
3. Ciągłość elektryczna i uziemienie kanałów oraz elementów metalowych.
4. Falownik i automatykę dopuszczone do pracy w danej strefie.
5. Zgodność z dokumentem zabezpieczenia przed wybuchem (DZPW) obiektu.

Pominięcie choćby uziemienia kanału odbiera sens całej reszcie inwestycji.

Co jest specyficzne dla rejonu Górnego Śląska?

Region ma kilka uwarunkowań, które zmieniają sposób prowadzenia montażu w porównaniu z resztą kraju.

• Tereny szkód górniczych. Znaczna część powiatów - m.in. Bytom, Ruda Śląska, Zabrze, Piekary Śląskie - leży na obszarach objętych wpływem eksploatacji górniczej. Budynek podlega tam deformacjom, a sztywno zamocowana instalacja wentylacyjna przenosi te przemieszczenia na połączenia kanałów. Rozwiązanie: kompensatory i połączenia elastyczne na przejściach przez dylatacje budynku oraz mocowania dopuszczające niewielkie przemieszczenia.
• Hale poprzemysłowe z lat 60.-80. Adaptowane obiekty mają konstrukcje stalowe i żelbetowe o nośności obliczonej pod inny scenariusz obciążeń. Przed podwieszeniem centrali czy długiej trasy kanałów niezbędna jest weryfikacja nośności elementu, do którego montowane są mocowania. Dotyczy to również dachu - podstawy dachowe pod wentylatory dachowe wymagają sprawdzenia stanu pokrycia i konstrukcji nośnej.
• III strefa klimatyczna. Katowice, Gliwice, Częstochowa i Bielsko-Biała leżą w III strefie klimatycznej według załącznika krajowego do PN-EN 12831, z projektową temperaturą zewnętrzną −20°C. To parametr do doboru nagrzewnic i zabezpieczenia przeciwzamrożeniowego central. Instalacja dobrana np. na −10°C zamarznie w pierwszą ostrą zimę.
• Branże o podwyższonym ryzyku. Koksownie, odlewnie, zakłady chemiczne, przetwórstwo tworzyw i zakłady obróbki drewna - w tych obiektach standardem jest wykonanie chemoodporne, przeciwwybuchowe lub wysokotemperaturowe, a nie wersja podstawowa urządzenia.
• Gęsta zabudowa aglomeracji. W konurbacji katowickiej wyrzutnie powietrza często sąsiadują z zabudową mieszkaniową. Lokalizacja wyrzutni i czerpni wymaga uwzględnienia odległości od okien budynków sąsiednich oraz kierunku wyrzutu powietrza - inaczej instalacja spełniająca wymagania techniczne generuje skargi mieszkańców.

Lista kontrolna przed odbiorem instalacji

Element	Co sprawdzić	Dokument
Bilans powietrza	Zgodność nawiewu i wywiewu z projektem	Protokół pomiarów
Wydajność wentylatorów	Pomiar strumienia w warunkach roboczych	Protokół regulacji
Szczelność kanałów	Klasa A-D wg PN-EN 12237 / PN-EN 1507	Protokół próby szczelności
Hałas	Poziom na stanowiskach pracy	Pomiar akustyczny
Odciągi miejscowe	Prędkość w płaszczyźnie okapu	Pomiar anemometrem
Klapy ppoż.	Zadziałanie i sygnalizacja pożaru	Protokół sprawdzenia
Automatyka	Reakcja na zmianę zadanych parametrów	Protokół rozruchu
Dokumentacja	DTR producenta, deklaracje zgodności, instrukcja obsługi	Komplet przy odbiorze

Instalacja bez wykonanej regulacji i pomiarów powykonawczych nie jest instalacją odebraną - jest instalacją zmontowaną. To rozróżnienie decyduje o tym, czy hala uzyska pozytywny odbiór.

Projektowanie i montaż wentylacji - Lemar

LEMAR Sp. J. z siedzibą w Wieszowie prowadzi dystrybucję, projektowanie, montaż i serwis przemysłowych instalacji wentylacyjnych i odciągowych. Działamy na terenie województw śląskiego, małopolskiego i opolskiego, m.in. w Katowicach, Gliwicach, Zabrzu, Bytomiu, Tarnowskich Górach i Rudzie Śląskiej. Posiadamy profesjonalne rozwiązania wentylacyjne dla przemysłu, logistyki, handlu i gastronomii.

Planujesz montaż nowej lub modernizację istniejącej instalacji? Skontaktuj się z Działem Technicznym - przygotujemy dobór urządzeń pod konkretny proces technologiczny i warunki zabudowy. Posiadamy ponad 30-letnie doświadczenie w projektowaniu i realizacji instalacji wentylacyjnych, klimatyzacyjnych i odciągowych. Oferujemy wentylatory, produkcję kanałów wentylacyjnych, pomiary wydajności oraz przebudowy i modernizacje sieci.



Najczęstsze pytania

01

Ile powietrza świeżego trzeba zapewnić na pracownika?

Rozporządzenie w sprawie warunków technicznych określa minimum 20 m³/h na osobę w pomieszczeniach przeznaczonych na stały pobyt ludzi. W halach produkcyjnych wartość wynikowa jest zwykle wielokrotnie wyższa, bo decyduje o niej bilans ciepła, wilgoci i zanieczyszczeń technologicznych, a nie liczba osób.

02

Czy w hali produkcyjnej można stosować recyrkulację?

Przy wentylacji mechanicznej z recyrkulacją udział powietrza świeżego nie może być mniejszy niż 10% całości wymienianego powietrza. Recyrkulacji nie stosuje się tam, gdzie wydzielają się substancje szkodliwe dla zdrowia ani w pomieszczeniach zagrożonych wybuchem.

03

Jaka jest maksymalna temperatura powietrza nawiewanego?

70°C przy nawiewie na wysokości nie mniejszej niż 3,5 m od poziomu podłogi stanowiska pracy i 45°C w pozostałych przypadkach.

04

Ile trwa montaż instalacji wentylacji w hali 1000 m²?

To zależy od zakresu: sama wentylacja ogólna z wentylatorami dachowymi to zwykle kilka-kilkanaście dni roboczych, instalacja kanałowa z centralą, odciągami i automatyką - kilka tygodni. Terminy warto ustalać na etapie ofertowania i po analizie możliwości pracy w czynnym zakładzie.

05

Kto odpowiada za błąd doboru urządzenia?

Jeśli dobór wykonano na podstawie projektu - projektant. Jeśli wykonawca zmienił średnice, trasę lub typ urządzenia bez uzgodnienia - odpowiedzialność przechodzi na wykonawcę. Dlatego każdą zmianę względem dokumentacji warto potwierdzać pisemnie.
