Odciągi spalin i odciągi dymów to systemy wentylacji miejscowej, które chronią pracowników warsztatów, hal przemysłowych i spawalni przed rakotwórczymi substancjami klasyfikowanymi przez IARC w grupie 1. Skuteczny system odciągowy eliminuje ryzyko nowotworów, chorób układu oddechowego i zapewnia zgodność z dyrektywą UE 2019/130 oraz normą ISO 21904.
Co to są odciągi spalin i dymów?
Odciągi spalin i dymów to systemy wentylacji miejscowej (Local Exhaust Ventilation), które wychwytują zanieczyszczenia bezpośrednio w miejscu ich powstawania i odprowadzają je poza strefę przebywania pracownika.
| Parametr | Wentylacja ogólna | Odciąg miejscowy (LEV) |
|---|---|---|
| Mechanizm działania | Rozcieńczanie | Przechwytywanie u źródła |
| Skuteczność ochrony | 20-40% | 90-99% |
| Zasięg | Cała hala | Strefa emisji |
| Zużycie energii | Wysokie | Niskie-średnie |
| Zgodność z BHP | Niewystarczająca | Wymagana przez prawo |
Dlaczego odciągi spalin chronią zdrowie pracowników?
Odciągi spalin neutralizują zagrożenia emitowane np. przez pracujące silniki Diesla, które IARC klasyfikuje jako kancerogen grupy 1 (udowodnione działanie rakotwórcze u ludzi).
Substancje szkodliwe w spalinach Diesla
| Substancja | Symbol | Klasyfikacja | Skutek zdrowotny | Limit UE |
|---|---|---|---|---|
| Tlenki azotu | NOx | Drażniący | Astma, POChP | 0,5 mg/m³ |
| Tlenek węgla | CO | Toksyczny | Niedotlenienie tkanek | 23 mg/m³ |
| Sadza (cząstki stałe) | PM | IARC grupa 1 | Nowotwory płuc | 0,05 mg/m³ (C elementarny) |
| Wielopierścieniowe węglowodory aromatyczne | PAH | IARC grupa 1 | Nowotwory | 0,002 mg/m³ (benzo[a]piren) |
Wniosek: Odciąg spalin nie jest opcją - jest wymogiem prawnym wynikającym z dyrektywy UE 2019/130 z 16 stycznia 2019 roku.
Dlaczego odciągi dymów są tak ważne?

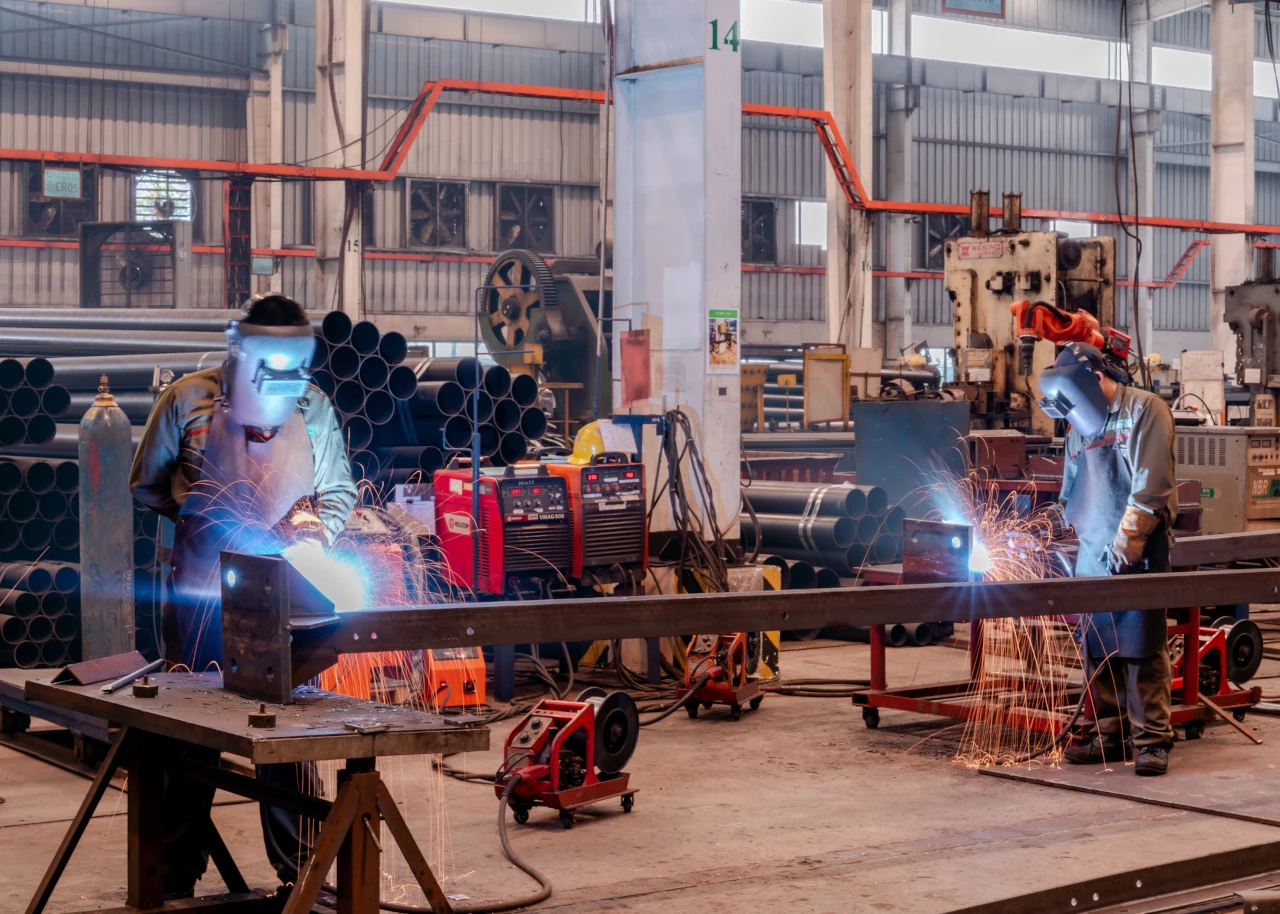

Odciągi dymów i spalin usuwają toksyczne opary powstające podczas spawania, cięcia plazmowego, lutowania i obróbki metalu. Occupational Safety and Health Administration (OSHA) potwierdza, że dymy spawalnicze powodują uszkodzenia płuc, choroby neurologiczne i nowotwory.
Substancje szkodliwe w dymach spawalniczych
| Substancja | Źródło (typ spawania) | Klasyfikacja | Skutek zdrowotny |
|---|---|---|---|
| Mangan | MIG/MAG, stale konstrukcyjne | Neurotoksyczny | Parkinsonizm, manganizm |
| Chrom VI | Stale nierdzewne, TIG | IARC grupa 1 | Nowotwory płuc, nosa |
| Nikiel | Stopy wysokoniklowe | IARC grupa 1 | Astma, nowotwory |
| Tlenek cynku | Spawanie blach ocynkowanych | Drażniący | Gorączka metaliczna |
| Ozon | Cięcie plazmowe | Toksyczny | Obrzęk płuc |
| Tlenki żelaza | Spawanie stali czarnej | Drażniący | Syderoza |
Zasada source capture - przechwytuj u źródła
Najważniejsza reguła skuteczności to: nie rozcieńczaj - przechwytuj. Takie podejście rekomendują Health and Safety Executive (HSE) oraz European Agency for Safety and Health at Work (EU-OSHA).
| Czynnik | Wentylacja ogólna | Odciąg miejscowy |
|---|---|---|
| Usunięcie u źródła | Nie | Tak |
| Ochrona strefy oddychania | Nie | Tak |
| Rozprzestrzenienie zanieczyszczeń | Tak | Nie |
| Zgodność z ISO 21904 | Nie | Tak |
| Rekomendacja HSE/EU-OSHA | Nie | Tak |
Rodzaje odciągów spalin - porównanie
Poniższa tabela przedstawia porównanie najpopularniejszych rodzajów odciągów spalin stosowanych w warsztatach, remizach i obiektach przemysłowych. Zestawienie uwzględnia ich zastosowanie, mobilność, liczbę obsługiwanych stanowisk oraz skuteczność przechwytywania zanieczyszczeń, co ułatwia dobór odpowiedniego rozwiązania do konkretnych warunków pracy.
| Rodzaj odciągu | Zastosowanie | Mobilność | Liczba stanowisk | Skuteczność przechwytu |
|---|---|---|---|---|
| Odciąg punktowy (ssawka) | Rura wydechowa pojazdu | Stacjonarny | 1 | 95-99% |
| Bęben ze zwijanym wężem | Warsztat samochodowy | Średnia (promień węża) | 1-2 | 90-95% |
| System szynowy | Obsługa floty, serwis, zajezdnia, remiza | Wysoka (wzdłuż szyny) | 3-10 | 90-95% |
| Instalacja centralna | Hale, zajezdnie MZK, warsztaty naprawcze taboru | Stacjonarna | Cała hala | 85-95% |
Każdy z przedstawionych systemów ma swoje zalety i najlepiej sprawdza się w określonych warunkach. Odciągi punktowe oferują najwyższą skuteczność dla pojedynczych stanowisk, natomiast systemy szynowe zapewniają dużą elastyczność w obsłudze wielu pojazdów. Bębny ze zwijanym wężem stanowią kompromis między mobilnością a wydajnością, a instalacje centralne są najbardziej odpowiednie dla dużych hal i obiektów przemysłowych, gdzie konieczne jest kompleksowe oczyszczanie powietrza. Wybór rozwiązania powinien być uzależniony od skali działalności oraz organizacji przestrzeni roboczej w danym zakładzie pracy lub warsztacie.
Rodzaje odciągów dymów - porównanie
| Rodzaj odciągu | Typowa wydajność | Zasięg pracy | Zastosowanie | Skuteczność |
|---|---|---|---|---|
| Ramię odciągowe | 800-1200 m³/h | 1,5-4 m | Stanowiska spawalnicze stałe | 85-95% |
| Stół odciągowy | 1500-3000 m³/h | Powierzchnia stołu | Spawanie detali, lutowanie | 90-95% |
| Odciąg on-torch (przy palniku) | 50-100 m³/h | Kilka cm od łuku | Spawanie MIG/MAG ręczne | 95-99% |
| Filtr mobilny | 1000-2000 m³/h | Zmienny | Prace w różnych lokalizacjach | 80-90% |
Jak dobrać odciąg spalin lub dymów?
Skuteczny odciąg musi odpowiadać 5 kluczowym kryteriom:
| Kryterium | Co należy analizować | Dlaczego to ważne |
|---|---|---|
| Rodzaj zanieczyszczeń | Skład chemiczny emisji | Determinuje typ filtra |
| Temperatura emisji | Od 20°C do 600°C+ | Materiały muszą wytrzymać |
| Sposób pracy operatora | Stacjonarna vs mobilna | Wybór między ramieniem a stołem |
| Mobilność stanowiska | Jedno miejsce vs wiele | System szynowy vs punktowy |
| Normy branżowe | ISO 21904, EN 14175 | Zgodność z BHP |
Błędem jest zakup odciągu 'na oko' bez analizy potrzeb i procesu technologicznego. Poprawne podejście to audyt stanowiska i pomiary emisji przed wyborem odpowiedniego systemu.
7 zasad skutecznego systemu odciągowego
- Przechwytywanie u źródła - dystans ≤ 30 cm od miejsca emisji.
- Dopasowanie do procesu - dobór na podstawie analizy technologicznej.
- Wydajność wentylatora - 0,5-1,0 m/s w strefie przechwytu.
- Skuteczna filtracja - filtr HEPA H13 (99,95%) do wychwytywania pyłów.
- Ergonomia - możliwość regulacji wysokości oraz kąta pracy w zakresie 360°.
- Regularny serwis - wymiana filtrów co 3-6 miesięcy.
- Zgodność z normami - spełnienie wymagań ISO 21904 oraz dyrektywy UE 2019/130.
Najczęstsze błędy przy wdrażaniu odciągów
- Odciąg spalin zbyt daleko od źródła
Skutkuje spadkiem efektywności nawet o 50-80%. Aby temu zapobiec, należy umieszczać odciąg maksymalnie 30 cm od miejsca emisji. - Brak konserwacji i wymiany filtrów
Powoduje spadek wydajności o 40-60%. Rozwiązaniem jest wprowadzenie regularnego harmonogramu serwisowego, np. co 3 miesiące, np. w ramach umów serwisowych. - Zbyt niska wydajność wentylatora
Prowadzi do niedostatecznego przechwytywania zanieczyszczeń. Należy dobrać parametry instalacji zgodnie z normą ISO 21904. - Ignorowanie ergonomii pracy
Sprawia, że operatorzy często wyłączają system wentylacyjny. Warto stosować ramiona odciągowe z regulacją w zakresie 360°, co zwiększa wygodę użytkowania. - Poleganie wyłącznie na wentylacji ogólnej
Nie zapewnia ochrony w strefie oddychania pracownika. Najlepszym rozwiązaniem jest wdrożenie odciągu miejscowego lub układu filtro-wentylacji.
Normy i przepisy - obowiązki pracodawcy
| Regulacja | Zakres | Kluczowy wymóg |
|---|---|---|
| Dyrektywa UE 2019/130 | Czynniki rakotwórcze | Limit spalin Diesla: 0,05 mg/m³ węgla elementarnego |
| Norma ISO 21904 | Sprzęt odciągowy dymów spawalniczych | Wymagania konstrukcyjne i wydajnościowe |
| Dyrektywa 2004/37/WE | Ochrona przed kancerogenami w pracy | Obowiązek eliminacji zagrożenia u źródła |
| Kodeks pracy art. 220-225 | BHP w Polsce | Pomiary środowiska pracy co 2 lata |
| Rozporządzenie MpiPS | NDS/NDSCh | Polskie limity narażenia |
Niezastosowanie się do wymogów prawnych skutkuje odpowiedzialnością karną pracodawcy zgodnie z art. 220 Kodeksu pracy.
Korzyści z wdrożenia instalacji odciągowej
Wdrożenie skutecznych systemów odciągowych przynosi wymierne korzyści zarówno dla pracowników, jak i dla całego przedsiębiorstwa. Przede wszystkim znacząco poprawia warunki pracy, redukując ekspozycję załogi na szkodliwe substancje nawet o 90-99%. Przekłada się to bezpośrednio na ochronę zdrowia oraz ograniczenie ryzyka chorób zawodowych.
Lepsze środowisko pracy wpływa również na mniejszą absencję - liczba zwolnień lekarskich może spaść o 20-30%. Jednocześnie przedsiębiorstwo minimalizuje ryzyko sankcji prawnych, zapewniając zgodność z obowiązującymi przepisami i unikając kar finansowych.
Systemy odciągowe mają także istotny wpływ na jakość realizowanych procesów, np. w spawalnictwie, gdzie ograniczenie zanieczyszczeń może zmniejszyć liczbę wad produktu o 15-25%. Poprawa warunków pracy sprzyja koncentracji pracowników, co przekłada się na wzrost produktywności i efektywności przedsiębiorstwa.
Dodatkową korzyścią są niższe koszty ubezpieczeń - dzięki ograniczeniu wypadkowości i zagrożeń zawodowych możliwe jest obniżenie składek, np. ZUS. W efekcie inwestycja w odciągi przemysłowe nie tylko zwiększa bezpieczeństwo pracy, ale również przynosi realne oszczędności i poprawia efektywność operacyjną firmy.
Podsumowanie
Skuteczne odciągi spalin i odciągi dymów to dziś standard przemysłowy, a nie luksus. System odciągowy chroni pracowników, gdy spełnia trzy podstawowe warunki:
- Pracuje u źródła emisji (≤ 30 cm)
- Dopasowuje się do specyfiki procesu (typ zanieczyszczeń, temperatura, mobilność)
- Przechodzi regularny serwis (filtry co 3-6 miesięcy, kontrola wentylatora corocznie)
W środowisku, gdzie spaliny z silników Diesla i dymy spawalnicze klasyfikowane są jako kancerogeny grupy 1 wg IARC - prawidłowo dobrany odciąg wentylacyjny to inwestycja, której pracodawca nie może pominąć pod rygorem kar PIP, odpowiedzialności karnej oraz odszkodowań pracowniczych.
Zadbaj o bezpieczeństwo w swojej firmie - wybierz sprawdzone rozwiązania
Nie ryzykuj zdrowia pracowników ani konsekwencji prawnych. Postaw na profesjonalne systemy odciągowe, które zapewniają skuteczną ochronę, zgodność z normami oraz realne oszczędności dla Twojego biznesu. Oferujemy projektowanie, kompletacje dostaw, montaż i uruchomienie systemów wentylacyjnych i odciągowych. Posiadamy skuteczne rozwiązania dla przemysłu, zakładów naprawczych i remontowych, warsztatów, garaży, itp.
Często zadawane pytania
Czy odciągi spalin są obowiązkowe?
Tak - odciąg spalin jest obowiązkowy wszędzie tam, gdzie pracownicy są narażeni na emisję spalin w pomieszczeniu zamkniętym. Wynika to z dyrektywy UE 2019/130.
Czy wentylacja ogólna nie wystarczy?
Nie - wentylacja ogólna tylko rozcieńcza zanieczyszczenia i chroni pracownika w 20-40%. Skuteczną ochronę (90-99%) zapewnia wyłącznie odciąg miejscowy działający u źródła emisji zanieczyszczeń.
Jak blisko źródła powinien znajdować się odciąg?
Odciąg powinien pracować maksymalnie 30 cm od źródła emisji. Dla odciągów on-torch (przy palniku) optymalna odległość to 3-10 cm od łuku spawalniczego. Każde zwiększenie dystansu o 50% obniża skuteczność o około 30%.
Czy dymy spawalnicze są rakotwórcze?
Tak - International Agency for Research on Cancer (IARC) klasyfikuje dymy spawalnicze jako kancerogen grupy 1 (udowodnione działanie rakotwórcze u ludzi). Szczególnie groźne są chrom VI i nikiel występujące przy spawaniu stali nierdzewnych.
Jaka jest różnica między odciągiem ramieniowym a stacjonarnym?
Ramię odciągowe ma zasięg 1,5-4 m i wydajność 800-1200 m³/h - wychwytuje dym w okolicy stanowiska. Odciąg on-torch działa 3-10 cm od łuku, ma wydajność 50-100 m³/h i oferuje najwyższą skuteczność 95-99%.
Jak często należy serwisować system odciągowy?
Filtry HEPA H13 należy wymieniać co 3-6 miesięcy w zależności od intensywności pracy. Kontrolę wydajności wentylatora wykonuj raz do roku. Pomiary skuteczności przechwytu według ISO 21904 co 2 lata (zgodnie z polskim Kodeksem pracy).
