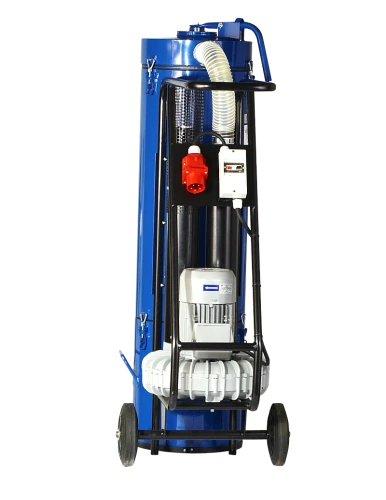

Odciąg stanowiskowy WS
Dostępność:
na wyczerpaniu
Wysyłka w:
2 - 12 tygodni
Cena:
Cena netto:
11 461,79 zł
towar niedostępny
dodaj do przechowalni
* - Pole wymagane
Jeżeli jesteś INSTALATOREM, chcesz zamówić większą ilość lub potrzebujesz pomocy ... ZADZWOŃ lub napisz:
Pomożemy, doradzimy, dobierzemy i przygotujemy atrakcyjną ofertę.
Na specjalne zamówienie możemy wykonać
dla Ciebie również nietypowy wentylator!
Opis
Zastosowanie i konstrukcja
Stanowiskowy wyciąg podciśnieniowy WS można używać do odciągania pyłów, gazów i cząstek stałych z maszyn do obróbki metali, drewna i tworzyw sztucznych, urządzeń piaskujących, szlifierek do betonu. Może również służyć jako odkurzacz przemysłowy lub urządzenie do zbierania granulatów.
Odciąg składa się z:
- wentylatora boczno-kanałowego SC. Wyposażony jest on w specjalną parę tłumików stalowych. Tłumik wylotowy ma zamontowany zawór zwrotny, który zabezpiecza wentylator przed przepływem powietrza w przeciwnym kierunku np. w czasie przypadkowej zamiany faz w silniku elektrycznym) oraz przed przedostaniem się do wentylatora zanieczyszczeń od strony wylotowej.
- zestawu filtrów workowych (o wymiarach Ø100x600mm). Zastosowana tu tkanina filtracyjna jest pokryta warstwą teflonu, która odseparowuje cząstki powyżej 5 mikronów. Worki są naciągnięte na konstrukcję z siatki stalowej ocynkowanej. Wyciąg posiada funkcję samooczyszczania filtrów przy pomocy odwrotnego kierunku przepływu powietrza przez filtry.
- pojemnika na odpady zgrubne oraz na zanieczyszczenia opadające z tkaniny filtracyjnej po użyciu funkcji samooczyszczania filtrów. Pojemnik można z łatwością odczepić od konstrukcji przez zwolnienie trzech zaczepów.
- wózka transportowego wyposażonego w uchwyt do jego przenoszenia za pomocą dźwigu lub suwnicy oraz koła jezdne o średnicy 200mm.
- tablicy sterowniczej z wyłącznikiem startu, zabezpieczeniem termicznym i gniazdem 16A, wyposażonym standardowo w inwertor faz (pozwala o na przełączenie obrotów silnika w przypadku nieprawidłowo okablowanego gniazda zasilającego). Wersja WS40 wyposażona jest dodatkowo w przełącznik rozruchowy Y/Δ.
Parametry techniczne
| Typ | wydajność max | Ilość faz | napięcie | moc max |
natężenie max |
|---|---|---|---|---|---|
| m3/h | V | W | A | ||
| WS20-11T | 190 | 3 | 400 | 1100 | 16 |
| WS30-30T | 320 | 3 | 400 | 3000 | 16 |
| WS40-55T | 650 | 3 | 400 | 5500 | 16 |
| WS40-75T | 650 | 3 | 400 | 7500 | 16 |
| WS50-110T | 1150 | 3 | 400 | 11000 | 32 |
