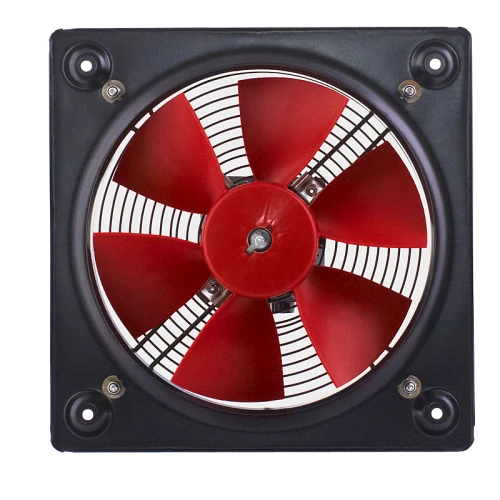

Wentylator osiowy HCFB
towar niedostępny
dodaj do przechowalniJeżeli jesteś INSTALATOREM, chcesz zamówić większą ilość lub potrzebujesz pomocy ... ZADZWOŃ lub napisz:
Pomożemy, doradzimy, dobierzemy i przygotujemy atrakcyjną ofertę.
Na specjalne zamówienie możemy wykonać
dla Ciebie również nietypowy wentylator!
Opis
Zastosowanie i konstrukcja
Wentylatory osiowe znajdują zastosowanie w wentylacji ogólnej: hurtowniach, warsztatach, magazynach, lokalach handlowych czy halach produkcyjnych. Przystosowane są do montażu ściennego w dowolnej pozycji.
Wirniki wykonane są z odpornego na działanie promieni UV termoplastu wzmocnionego włóknem szklanym (HCFT/HCFB) lub aluminiowe (HCBT/HCBB), dynamicznie wyważane zgodnie z normą ISO 1940. Obudowa wytłaczana z blachy stalowej, zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową. Elementy złączne ze stali nierdzewnej.
Wentylatory mogą pracować w temperaturze -400C do +700C.
Silnik
Asynchroniczny, trójfazowy 230/400V 50Hz lub 400V 50Hz oraz jednofazowy 230V 50Hz. Stopień ochrony IP65 (modele Ø800, Ø900, Ø1000 - IP55), klasa izolacji F.
Silnik posiada termiczne zabezpieczenie uzwojenia przed przeciążeniem (z wyjątkiem dwubiegunowych oraz Ø800, Ø900, i Ø1000) i standardowo przystosowany jest do napięciowej regulacji prędkości obrotowej (z wyjątkiem silników dwubiegunowych oraz 4-630, B/710, T/4-710, T/800, T/900 oraz T/1000. Wszystkie modele trójfazowe są przystosowane do regulacji przetwornicą częstotliwości.
Wentylatory z serii Compact są dostępne również w wersji przeciwwybuchowej.
Wymiary
Typ | A | B | C | F | J | K | L | M | ØD | ØE | ØG |
---|---|---|---|---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
HCGB/2-315/L | 400 | 330 | 280 | 129 | 45 | 68 | 12 | 65 | 315 | 10 | 329 |
HCGB/2-355/I | 450 | 380 | 315 | 129 | 45 | 75 | 12 | 65 | 355 | 10 | 371 |
HCFB/4-250/H | 315 | 260 | 220 | 122 | 59 | 53 | 12 | 65 | 254 | 10 | 294 |
HCFB/4-315/H | 400 | 330 | 280 | 122 | 32 | 68 | 12 | 65 | 315 | 10 | 329 |
HCFB/4-355/H | 450 | 380 | 315 | 129 | 45 | 75 | 12 | 65 | 355 | 10 | 371 |
HCFB/4-400/H | 500 | 420 | 355 | 129 | 50.5 | 78 | 12 | 65 | 400 | 10 | 422 |
HCFB/4-450/H | 560 | 480 | 400 | 150 | 48 | 91 | 12 | 65 | 450 | 10 | 476 |
HCFB/4-500/H | 630 | 560 | 450 | 150 | 44.5 | 97 | 12 | 65 | 500 | 10 | 536 |
HCFB/4-560/H | 710 | 630 | 510 | 218.5 | 110.5 | 98.5 | 12 | 65 | 560 | 10 | 596 |
HCFB/4-630/H | 800 | 710 | 580 | 218.5 | 110.5 | 103 | 12 | 65 | 630 | 12 | 674 |
HCFB/6-315/H | 400 | 330 | 280 | 122 | 32 | 68 | 12 | 65 | 315 | 10 | 329 |
HCFB/6-355/H | 450 | 380 | 315 | 129 | 45 | 75 | 12 | 65 | 355 | 10 | 371 |
HCFB/6-400/H | 500 | 420 | 355 | 129 | 40.5 | 78 | 12 | 65 | 400 | 10 | 422 |
HCFB/6-450/H | 560 | 480 | 400 | 150 | 48 | 91 | 12 | 65 | 450 | 10 | 476 |
HCFB/6-500/H | 630 | 560 | 450 | 150 | 44.5 | 97 | 12 | 65 | 500 | 10 | 536 |
HCFB/6-560/H | 710 | 630 | 510 | 150 | 42 | 98.5 | 12 | 65 | 560 | 10 | 596 |
HCFB/6-630/H | 800 | 710 | 580 | 150 | 41 | 103 | 12 | 65 | 630 | 12 | 674 |
HCGT/2-315/L | 400 | 330 | 280 | 129 | 45 | 68 | 12 | 40 | 315 | 10 | 329 |
HCGT/2-355/I | 450 | 380 | 315 | 129 | 45 | 75 | 12 | 40 | 355 | 10 | 371 |
HCFT/4-250/H | 315 | 260 | 220 | 122 | 59 | 53 | 12 | 40 | 254 | 10 | 294 |
HCFT/4-315/H | 400 | 330 | 280 | 122 | 32 | 68 | 12 | 40 | 315 | 10 | 329 |
HCFT/4-355/H | 450 | 380 | 315 | 129 | 45 | 75 | 12 | 40 | 355 | 10 | 371 |
HCFT/4-400/H | 500 | 420 | 355 | 129 | 50.5 | 78 | 12 | 40 | 400 | 10 | 422 |
HCFT/4-450/H | 560 | 480 | 400 | 150 | 48 | 91 | 12 | 40 | 450 | 10 | 476 |
HCFT/4-500/H | 630 | 560 | 450 | 150 | 44.5 | 97 | 12 | 40 | 500 | 10 | 536 |
HCFT/4-560/H | 710 | 630 | 510 | 218.5 | 110.5 | 98.5 | 12 | 40 | 560 | 10 | 596 |
HCFT/4-630/H | 800 | 710 | 580 | 218.5 | 110.5 | 103 | 12 | 40 | 630 | 12 | 674 |
HCFT/4-710/H | 900 | 800 | 636 | 218.5 | 134 | 91.5 | 16.5 | 40 | 710 | 12 | 733 |
