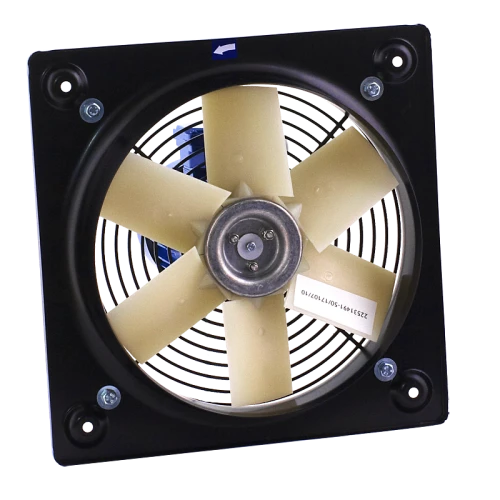

Wentylator osiowy ścienny AFW
towar niedostępny
dodaj do przechowalni
Jeżeli jesteś INSTALATOREM, chcesz zamówić większą ilość lub potrzebujesz pomocy ... ZADZWOŃ lub napisz:
Pomożemy, doradzimy, dobierzemy i przygotujemy atrakcyjną ofertę.
Na specjalne zamówienie możemy wykonać
dla Ciebie również nietypowy wentylator!
Opis
Zastosowanie i konstrukcja
Wentylatory ścienne AFW są wyposażone w napęd bezpośredni. Przeznaczone są do montażu ściennego. Używa się ich w wentylacji ogólnej lokali handlowych i hal przemysłowych, magazynów lub garaży.
Wirnik jest wykonany z tworzywa sztucznego wzmocnionego włóknem szklanym. Płyta ścienna, malowana jest ma czarny kolor 005 z palety RAL i jest wykonana z blachy stalowej z siatką ochronną w kategorii korozyjności C3. Wirnik jest wyważany dynamicznie według standardów ISO 1940-1.
Urządzenia są wyposażone w dwa rodzaje silników: asynchroniczne jednofazowy - 230V, 50Hz (o mocy do 0,55kW) lub asynchroniczne, trójfazowy, 400V, 50Hz.
Klasa sprawności silnika to IE3,stopień ochrony IP55 a klasa izolacji F.
Silniki jednofazowe reguluje się napięciowo, zaś trójfazowe są przystosowane do regulacji częstotliwościowej. Temperatura pracy wentylatorów to -15°C do +40°C – w modelach jednofazowych, -30°C do +60°C – w modelach trójfazowych do 400 i od -30°C do +40°C w modelach trójfazowych od 450.
Na zamówienie specjalne możliwe są wersje wentylatorów z wirnikami aluminiowymi.
Zamontowane mogą być silniki na inne niż standardowe napięcia i częstotliwość zasilania, o innym stopniu ochrony IP oraz innej klasie izolacji termicznej.
Możliwe jest też wyposażenie silników w czujniki.
Wentylatory na zamówienie specjalne mogą również pracować w innych zakresach temperatur: poniżej -20°C a także powyżej +40°C.
Parametry techniczne
| Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
|---|---|---|---|---|---|---|---|---|---|
| m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | |
| AFW/2-315-037S | 3270 | 300 | 370 | 2880 | 2.2 | 230 | 78 | -15 | 40 |
| AFW/2-355-055S | 4130 | 300 | 550 | 2870 | 3.1 | 230 | 82 | -15 | 40 |
| AFW/2-250-025T | 2020 | 140 | 250 | 2780 | 0.65 | 400 | 72 | -30 | 60 |
| AFW/2-315-037T | 3270 | 300 | 370 | 2870 | 0.95 | 400 | 78 | -30 | 60 |
| AFW/2-315-055T | 4910 | 175 | 550 | 2870 | 1.25 | 400 | 80 | -30 | 60 |
| AFW/2-355-055T | 4130 | 305 | 550 | 2870 | 1.25 | 400 | 82 | -30 | 60 |
| AFW/2-355-110T | 6740 | 235 | 1100 | 2840 | 2.2 | 400 | 84 | -30 | 60 |
| AFW/2-400-110T | 8340 | 420 | 1100 | 2840 | 2.2 | 400 | 87 | -30 | 60 |
| AFW/2-450-220T | 9880 | 475 | 2200 | 2895 | 4.6 | 400 | 90 | -30 | 40 |
| AFW/2-450-300T | 13100 | 590 | 3000 | 2880 | 5.3 | 400 | 94 | -30 | 40 |
| AFW/2-500-300T | 15200 | 415 | 3000 | 2880 | 5.3 | 400 | 96 | -30 | 40 |
| AFW/4-560-150T | 12500 | 165 | 1500 | 1440 | 3.6 | 400 | 78 | -30 | 40 |
| AFW/4-630-220T | 16000 | 300 | 2200 | 1450 | 4.6 | 400 | 84 | -30 | 40 |
| AFW/4-710-400T | 25700 | 275 | 4000 | 1450 | 8.4 | 400 | 86 | -30 | 40 |
