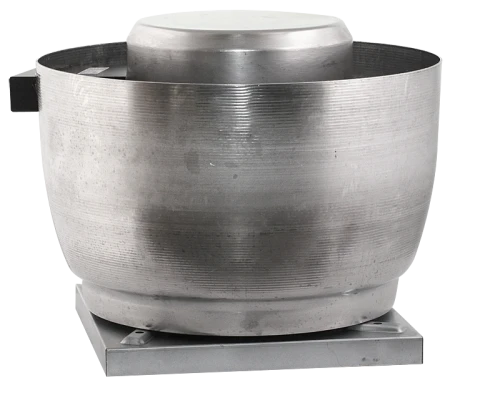

Wentylator oddymiający CTVB
towar niedostępny
dodaj do przechowalniJeżeli jesteś INSTALATOREM, chcesz zamówić większą ilość lub potrzebujesz pomocy ... ZADZWOŃ lub napisz:
Pomożemy, doradzimy, dobierzemy i przygotujemy atrakcyjną ofertę.
Na specjalne zamówienie możemy wykonać
dla Ciebie również nietypowy wentylator!
Opis
Zastosowanie i konstrukcja
Wentylatory dachowe CTVB/CTVT są przeznaczone do pracy ciągłej w wysokich temperaturach.
Ich główną cechą jest odporność na wysokie temperatury. Z tego względu rekomenduje je się do pracy jako odciągi znad rusztów, z okapów w przemyśle mięsnym oraz gastronomii. Urządzenia sprawdzają się dobrze do odciągów pary wodnej i mgły z zanieczyszczeniami tłuszczowymi. Można ich także używać do wentylacji wywiewnej magazynów, hal sklepowych, hal przemysłowych i w budynkach gospodarczych.
Modeli 140, 180, 200 i 225 można używać do wyciągu dymu z kominków.
Modele CTHB/T 140/180/200/225 I CTVB/T 140/180/200/225 pracują w zakresach temperatur
od -40°C do 200°C.
Reszta modeli przeznaczona jest do pracy w temperaturze do 120°C.
Wentylatory posiadają certyfikat zgodności z normą PN-EN 12101-3, klasa F400°C/2h (wyjątkiem są modele 140,180,200).
Obudowa jest z blachy aluminiowej, podstawa z blachy stalowej galwanizowanej. Wirniki są zbudowane z blachy galwanizowanej (modele 140-400) lub z blachy stalowej malowanej (modele 450-710) wyważane dynamicznie. W modelach z serii HP wirniki wykonane są z podwójnie pokrytej blachy stalowej (farba kataforyczna + poliester).
Modele w wersji akustycznej (INS) dodatkowo są wyposażone są w zintegrowane tłumiki u wylotu wentylatora.
Wszystkie modele wentylatorów są wyposażone w siatkę ochronną.
W wentylatorach użyte są dwa rodzaje silników elektrycznych: jednofazowe 230 V 50 Hz i trójfazowe 400 V 50 Hz. Silniki posiadają ochronę IP55, klasę izolacji F. Wszystkie silniki są również wyposażone w bezobsługowe łożyska kulkowe.
Modele od 140 do 400 mają możliwość regulacji obrotów przez zmianę napięcia. Pozostałe modele posiadają funkcję regulacji przetwornicą częstotliwości. Przy regulacji prędkości obrotowej, instalacja elektryczna musi mieć zabezpieczenia, zapewniające pracę wentylatora z maksymalną prędkością w podczas pożaru.
Parametry techniczne
Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
---|---|---|---|---|---|---|---|---|---|
m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | |
CTVB/4-180N | 870 | 145 | 73 | 1310 | 0.3 | 230 | 49 | -40 | 200 |
CTVB/4-200N | 1260 | 195 | 89 | 1410 | 0.4 | 230 | 53 | -40 | 200 |
CTVB/4-225N | 1910 | 255 | 166 | 1400 | 0.7 | 230 | 56 | -40 | 200 |
CTVB/4-250N | 2690 | 330 | 299 | 1390 | 1.3 | 230 | 60 | -40 | 120 |
CTVB/4-315N | 4340 | 420 | 587 | 1410 | 2.7 | 230 | 64 | -40 | 120 |
CTVB/4-400N | 6700 | 640 | 1170 | 1420 | 5.1 | 230 | 70 | -40 | 120 |
CTVB/6-200N | 810 | 81 | 34 | 910 | 0.2 | 230 | 42 | -40 | 200 |
CTVB/6-225N | 1220 | 105 | 61 | 900 | 0.3 | 230 | 45 | -40 | 200 |
CTVB/6-250N | 1770 | 140 | 90 | 900 | 0.4 | 230 | 49 | -40 | 120 |
CTVB/6-315N | 2810 | 178 | 180 | 900 | 0.8 | 230 | 53 | -40 | 120 |
CTVB/6-400N | 4400 | 275 | 345 | 920 | 1.6 | 230 | 59 | -40 | 120 |
CTVT/4-180N | 840 | 133 | 62 | 1260 | 0.1 | 400 | 49 | -40 | 200 |
CTVT/4-200N | 1230 | 190 | 86 | 1390 | 0.2 | 400 | 53 | -40 | 200 |
CTVT/4-225N | 1830 | 270 | 164 | 1390 | 0.3 | 400 | 56 | -40 | 200 |
CTVT/4-250N | 2680 | 340 | 277 | 1370 | 0.6 | 400 | 60 | -40 | 120 |
CTVT/4-315N | 4320 | 420 | 538 | 1400 | 1.2 | 400 | 64 | -40 | 120 |
CTVT/4-400N | 6760 | 650 | 1139 | 1430 | 2.3 | 400 | 70 | -40 | 120 |
CTVT/4-450 | 9900 | 870 | 2100 | 1440 | 4.3 | 400 | 74 | -40 | 120 |
CTVT/4-632 HP 5.5kW | 18000 | 1000 | 6100 | 1465 | 10.9 | 400 | 83 | -40 | 120 |
CTVT/4-631 HP 7.5kW | 20700 | 1130 | 6670 | 1480 | 12.4 | 400 | 85 | -40 | 120 |
CTVT/4-712 HP 11kW | 26000 | 1380 | 12250 | 1470 | 21.3 | 400 | 90 | -40 | 120 |
CTVT/4-711 HP 15kW | 32500 | 1480 | 16390 | 1480 | 29.5 | 400 | 90 | -40 | 120 |
CTVT/4-802 HP 18.5kW | 35400 | 1700 | 19850 | 1480 | 34.5 | 400 | 91 | -40 | 120 |
CTVT/4-801 HP 22kW | 44500 | 1660 | 26000 | 1485 | 43.6 | 400 | 94 | -40 | 120 |
CTVT/4-632 5.5kW INS | 18000 | 1000 | 6100 | 1465 | 10.9 | 400 | 70 | -40 | 120 |
CTVT/4-631 7.5kW INS | 20700 | 1130 | 6670 | 1480 | 12.4 | 400 | 77 | -40 | 120 |
CTVT/4-712 11kW INS | 26000 | 1380 | 12250 | 1470 | 21.3 | 400 | 82 | -40 | 120 |
CTVT/4-711 15kW INS | 32500 | 1480 | 16390 | 1480 | 29.5 | 400 | 83 | -40 | 120 |
CTVT/4-802 18.5kW INS | 35400 | 1700 | 19850 | 1480 | 34.5 | 400 | 83 | -40 | 120 |
CTVT/4-801 22kW INS | 44500 | 1660 | 26000 | 1485 | 43.6 | 400 | 87 | -40 | 120 |
CTVT/6-200N | 780 | 95 | 31 | 890 | 0.1 | 400 | 42 | -40 | 200 |
CTVT/6-225N | 1210 | 115 | 61 | 900 | 0.1 | 400 | 45 | -40 | 200 |
CTVT/6-250N | 1710 | 160 | 86 | 880 | 0.2 | 400 | 49 | -40 | 120 |
CTVT/6-315N | 2800 | 195 | 180 | 900 | 0.4 | 400 | 53 | -40 | 120 |
CTVT/6-400N | 4400 | 280 | 345 | 930 | 0.8 | 400 | 59 | -40 | 120 |
CTVT/6-450 | 5900 | 400 | 800 | 950 | 3.5 | 400 | 63 | -40 | 120 |
CTVT/6-500 | 9500 | 540 | 1500 | 975 | 3.7 | 400 | 66 | -40 | 120 |
CTVT/6-560 | 13000 | 660 | 2400 | 950 | 5.2 | 400 | 70 | -40 | 120 |
CTVT/6-630 | 19500 | 850 | 3900 | 950 | 8.3 | 400 | 74 | -40 | 120 |
CTVT/6-630H | 24540 | 850 | 5500 | 970 | 12.7 | 400 | 74 | -40 | 120 |
CTVT/6-710 | 25200 | 1050 | 7250 | 980 | 13.6 | 400 | 82 | -40 | 120 |
CTVT/6-710H | 32820 | 1050 | 7500 | 980 | 16.2 | 400 | 82 | -40 | 120 |
CTVT/8-450 | 4400 | 215 | 700 | 690 | 1.5 | 400 | 59 | -40 | 120 |
CTVT/8-500 | 7100 | 300 | 770 | 700 | 2.4 | 400 | 58 | -40 | 120 |
CTVT/8-560 | 10000 | 370 | 1100 | 730 | 3.3 | 400 | 62 | -40 | 120 |
CTVT/8-630 | 14500 | 475 | 1650 | 735 | 4.9 | 400 | 66 | -40 | 120 |
CTVT/8-710 | 19100 | 600 | 3160 | 730 | 7.1 | 400 | 76 | -40 | 120 |
CTVT/4/8-225N | 1770 | 270 | 163 | 1380 | 0.3 | 400 | 59 | -40 | 200 |
CTVT/4/8-250N | 2670 | 325 | 280 | 1370 | 0.6 | 400 | 59 | -40 | 200 |
CTVT/4/8-315N | 4490 | 420 | 548 | 1400 | 1.1 | 400 | 64 | -40 | 120 |
CTVT/4/8-400N | 6780 | 650 | 1080 | 1430 | 1.85 | 400 | 70 | -40 | 120 |
CTVT/4/8-450 | 9850 | 870 | 2400 | 1400 | 6.1 | 400 | 74 | -40 | 120 |
CTVT/6/12-450 | 5900 | 400 | 500 | 960 | 2.1 | 400 | 63 | -40 | 120 |
CTVT/6/12-500 | 9500 | 540 | 1520 | 980 | 4.5 | 400 | 66 | -40 | 120 |
CTVT/6/12-560 | 13000 | 660 | 2400 | 960 | 5.6 | 400 | 70 | -40 | 120 |
CTVT/6/12-630 | 19500 | 850 | 4100 | 960 | 8.1 | 400 | 74 | -40 | 120 |
CTVT/6/12-710 | 25200 | 1050 | 7300 | 950 | 14 | 400 | 82 | -40 | 120 |
