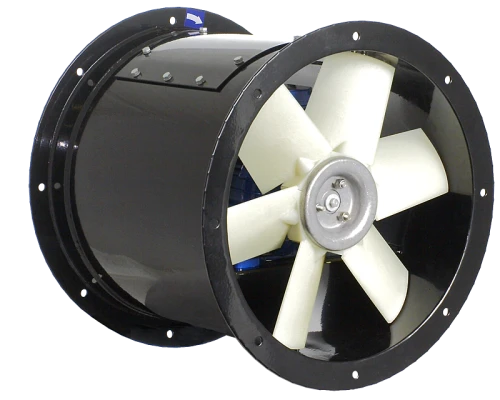

Wentylator osiowy kanałowy AFC
towar niedostępny
dodaj do przechowalni
Jeżeli jesteś INSTALATOREM, chcesz zamówić większą ilość lub potrzebujesz pomocy ... ZADZWOŃ lub napisz:
Pomożemy, doradzimy, dobierzemy i przygotujemy atrakcyjną ofertę.
Na specjalne zamówienie możemy wykonać
dla Ciebie również nietypowy wentylator!
Opis
Zastosowanie i konstrukcja
Wentylatory osiowe kanałowe AFC przeznaczone są do standardowej kanałowej wentylacji ogólnej pomieszczeń użytkowych oraz przemysłowych i przystosowane są do montażu w okrągłych kanałach wentylacyjnych.
Wentylatory osiowe AFC produkowane są w dwudziestu trzech wielkościach, w zakresie średnic od 250 do 2000 mm.
Wentylatory osiowe kanałowe AFC wyposażane są w jednofazowe lub trójfazowe silniki elektryczne, o stopniu ochrony IP55 i klasie izolacji F.
Na indywidualne życzenie wentylatory osiowe AFC mogą być dostarczone z silnikami na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji obrotów napięciowo lub częstotliwościowo, z niezależnym chłodzeniem, itp.
Obudowy wentylatorów AFC wykonane są ze spawanej blachy stalowej malowanej farbą proszkową - standardowo na kolor czarny (RAL 9005). Wirniki wentylatorów AFC wykonane są z poliamidu wzmocnionego włóknem szklanym i są osadzone na aluminiowej piaście. Wentylatory AFC mogą pracować w temperaturze od - 15 do + 40 st. C.
Kierunek przepływu medium: wirnik - silnik. Wentylatory AFC mogą być malowane na dowolny kolor z palety RAL.
UWAGA
Silnik w tym modelu nie jest przystosowany do regulacji prędkości obrotowej, silniki przystosowane do regulacji napięciowej lub przetwornicą częstotliwości z niezależnym chłodzeniem mogą być wykonane na zamówienie
Dla wentylatorów osiowych AFC dostępne są akcesoria dodatkowe takie jak:
- wyrzutnie ścienne PER W lub PER CN,
- złącza przeciwdrganiowe, klapy zwrotne TSK,
- przeciwkołnierze,
- siatki ochronne,
- stopy montażowe.
Parametry techniczne
| Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
masa | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | kg | ||
| AFC-402-075S | 5800 | 480 | 750 | 2880 | 4.2 | 230 | 76 | -15 | 40 | 26 | |
| AFC-402-110S | 7000 | 490 | 1100 | 2900 | 5.8 | 230 | 73 | -15 | 40 | 27 | |
| AFC-452-110S | 7000 | 550 | 1100 | 2900 | 5.8 | 230 | 77 | -15 | 40 | 28 | |
| AFC-402-075T | 5800 | 480 | 750 | 2890 | 1.7 | 400 | 76 | -15 | 40 | 26 | |
| AFC-402-110T | 7000 | 490 | 1100 | 2890 | 2.5 | 400 | 73 | -15 | 40 | 27 | |
| AFC-402-150T | 8450 | 485 | 1500 | 2880 | 3 | 400 | 72 | -15 | 40 | 32 | |
| AFC-402-220T | 9300 | 495 | 2200 | 2885 | 4.6 | 400 | 73 | -15 | 40 | 35 | |
| AFC-402-300T | 10500 | 495 | 3000 | 2870 | 6.3 | 400 | 74 | -15 | 40 | 36 | |
| AFC-452-110T | 7000 | 550 | 1100 | 2890 | 2.5 | 400 | 77 | -15 | 40 | 28 | |
| AFC-452-150T | 8900 | 525 | 1500 | 2880 | 3 | 400 | 74 | -15 | 40 | 34 | |
| AFC-452-220T | 10900 | 520 | 2200 | 2885 | 4.6 | 400 | 73 | -15 | 40 | 37 | |
| AFC-452-300T | 13300 | 520 | 3000 | 2870 | 6.3 | 400 | 74 | -15 | 40 | 38 | |
| AFC-452-400T | 14600 | 510 | 4000 | 2895 | 7.4 | 400 | 74 | -15 | 40 | 50 | |
| AFC-502-220T | 8950 | 600 | 2200 | 2885 | 4.6 | 400 | 79 | -15 | 40 | 46 | |
| AFC-502-300T | 11500 | 650 | 3000 | 2870 | 6.3 | 400 | 78 | -15 | 40 | 47 | |
| AFC-502-400T | 14200 | 690 | 4000 | 2895 | 7.4 | 400 | 76 | -15 | 40 | 61 | |
| AFC-502-550T | 16600 | 690 | 5500 | 2890 | 9.8 | 400 | 77 | -15 | 40 | 71 | |
| AFC-502-750T | 19300 | 640 | 7500 | 2885 | 14 | 400 | 78 | -15 | 40 | 72 | |
| AFC-562-300T | 13700 | 840 | 3000 | 2870 | 6.3 | 400 | 83 | -15 | 40 | 49 | |
| AFC-562-400T | 16900 | 860 | 4000 | 2895 | 7.4 | 400 | 81 | -15 | 40 | 67 | |
| AFC-562-550T | 21100 | 920 | 5500 | 2890 | 9.8 | 400 | 80 | -15 | 40 | 75 | |
| AFC-562-750T | 24000 | 940 | 7500 | 2885 | 14 | 400 | 80 | -15 | 40 | 75 | |
| AFC-562-1100T | 27700 | 950 | 11000 | 2900 | 19.1 | 400 | 81 | -15 | 40 | 99 | |
| AFC-632-400T | 15800 | 830 | 4000 | 2895 | 7.4 | 400 | 96 | -15 | 40 | 73 | |
| AFC-632-550T | 20700 | 930 | 5500 | 2890 | 9.8 | 400 | 88 | -15 | 40 | 84 | |
| AFC-632-750T | 25500 | 1000 | 7500 | 2885 | 14 | 400 | 84 | -15 | 40 | 84 | |
| AFC-632-1100T | 31200 | 1020 | 11000 | 2900 | 19.1 | 400 | 83 | -15 | 40 | 102 | |
| AFC-632-1500T | 37600 | 970 | 15000 | 2940 | 26.2 | 400 | 85 | -15 | 40 | 142 | |
| AFC-564-037T | 6850 | 230 | 370 | 1410 | 1.1 | 400 | 68 | -15 | 40 | 36 | |
| AFC-564-055T | 8450 | 235 | 550 | 1420 | 1.6 | 400 | 66 | -15 | 40 | 38 | |
| AFC-564-075T | 10500 | 250 | 750 | 1430 | 2.1 | 400 | 66 | -15 | 40 | 40 | |
| AFC-564-110T | 12000 | 250 | 1100 | 1425 | 2.5 | 400 | 65 | -15 | 40 | 48 | |
| AFC-564-150T | 13900 | 240 | 1500 | 1440 | 3.6 | 400 | 66 | -15 | 40 | 49 | |
| AFC-634-055T | 7900 | 245 | 550 | 1420 | 1.6 | 400 | 79 | -15 | 40 | 45 | |
| AFC-634-075T | 10300 | 265 | 750 | 1430 | 2.1 | 400 | 73 | -15 | 40 | 47 | |
| AFC-634-110T | 12800 | 250 | 1100 | 1425 | 2.5 | 400 | 69 | -15 | 40 | 47 | |
| AFC-634-150T | 15600 | 260 | 1500 | 1440 | 3.6 | 400 | 68 | -15 | 40 | 57 | |
| AFC-634-220T | 18800 | 245 | 2200 | 1450 | 4.6 | 400 | 70 | -15 | 40 | 73 | |
| AFC-714-110T | 12900 | 370 | 1100 | 1425 | 2.5 | 400 | 77 | -15 | 40 | 61 | |
| AFC-714-150T | 15400 | 380 | 1500 | 1440 | 3.6 | 400 | 76 | -15 | 40 | 62 | |
| AFC-714-220T | 20400 | 390 | 2200 | 1450 | 4.6 | 400 | 74 | -15 | 40 | 73 | |
| AFC-714-300T | 24700 | 375 | 3000 | 1460 | 6.7 | 400 | 73 | -15 | 40 | 73 | |
| AFC-714-400T | 28600 | 325 | 4000 | 1450 | 8.4 | 400 | 74 | -15 | 40 | 87 | |
| AFC-804-150T | 17400 | 430 | 1500 | 1440 | 3.6 | 400 | 76 | -15 | 40 | 74 | |
| AFC-804-220T | 21300 | 480 | 2200 | 1450 | 4.6 | 400 | 76 | -15 | 40 | 91 | |
| AFC-804-300T | 24400 | 520 | 3000 | 1460 | 6.7 | 400 | 76 | -15 | 40 | 91 | |
| AFC-804-400T | 28100 | 530 | 4000 | 1450 | 8.4 | 400 | 76 | -15 | 40 | 100 | |
| AFC-804-550T | 33900 | 440 | 5500 | 1460 | 10.8 | 400 | 78 | -15 | 40 | 112 | |
| AFC-904-300T | 26400 | 600 | 3000 | 1460 | 14.6 | 400 | 85 | -15 | 40 | 102 | |
| AFC-904-400T | 30900 | 600 | 4000 | 1450 | 21.2 | 400 | 84 | -15 | 40 | 110 | |
| AFC-904-550T | 37000 | 600 | 5500 | 1460 | 10.8 | 400 | 84 | -15 | 40 | 134 | |
| AFC-904-750T | 44300 | 605 | 7500 | 1450 | 14.6 | 400 | 83 | -15 | 40 | 143 | |
| AFC-904-1100T | 55300 | 530 | 11000 | 1475 | 21.2 | 400 | 82 | -15 | 40 | 176 | |
| AFC-1004-550T | 32000 | 920 | 5500 | 1460 | 10.8 | 400 | 94 | -15 | 40 | 140 | |
| AFC-1004-750T | 42100 | 790 | 7500 | 1450 | 14.6 | 400 | 93 | -15 | 40 | 149 | |
| AFC-1004-1100T | 52200 | 795 | 11000 | 1475 | 21.2 | 400 | 91 | -15 | 40 | 197 | |
| AFC-1004-1500T | 61500 | 660 | 15000 | 1475 | 28.3 | 400 | 89 | -15 | 40 | 208 | |
| AFC-1004-1850T | 68500 | 660 | 18500 | 1475 | 34.7 | 400 | 88 | -15 | 40 | 223 | |
| AFC-1124-1100T | 57800 | 970 | 11000 | 1475 | 21.2 | 400 | 92 | -15 | 40 | 251 | |
| AFC-1124-1500T | 70200 | 900 | 15000 | 1475 | 28.3 | 400 | 89 | -15 | 40 | 262 | |
| AFC-1124-1850T | 80200 | 850 | 18500 | 1475 | 34.7 | 400 | 87 | -15 | 40 | 277 | |
| AFC-1124-2200T | 87600 | 840 | 22000 | 1470 | 41.1 | 400 | 87 | -15 | 40 | 295 | |
| AFC-1124-3000T | 105000 | 685 | 30000 | 1470 | 54 | 400 | 86 | -15 | 40 | 470 | |
| AFC-1254-1850T | 67000 | 1330 | 18500 | 1475 | 34.7 | 400 | 94 | -15 | 40 | 305 | |
| AFC-1254-2200T | 79100 | 1250 | 22000 | 1470 | 41.1 | 400 | 93 | -15 | 40 | 323 | |
| AFC-1254-3000T | 99300 | 1130 | 30000 | 1470 | 54 | 400 | 90 | -15 | 40 | 517 | |
| AFC-1254-3700T | 116000 | 1100 | 37000 | 1485 | 65 | 400 | 90 | -15 | 40 | 620 | |
| AFC-1254-4500T | 127000 | 940 | 45000 | 1485 | 78 | 400 | 89 | -15 | 40 | 657 | |
| AFC/2-315-037S_ | 3270 | 300 | 515 | 2880 | 2.2 | 230 | 78 | -15 | 40 | 15.5 | |
| AFC/2-355-055S_ | 4130 | 300 | 550 | 2870 | 3.1 | 230 | 81 | -15 | 40 | 19.1 | |
| AFC/2-250-025T_ | 2020 | 140 | 203 | 2780 | 0.65 | 400 | 71 | -30 | 60 | 11 | |
| AFC/2-315-037T_ | 3270 | 300 | 390 | 2870 | 0.95 | 400 | 78 | -30 | 60 | 14.5 | |
| AFC/2-315-055T_ | 4910 | 175 | 550 | 2870 | 1.25 | 400 | 81 | -30 | 60 | 16.5 | |
| AFC/2-355-055T_ | 4130 | 310 | 570 | 2870 | 1.25 | 400 | 81 | -30 | 60 | 19 | |
| AFC/2-355-110T_ | 6740 | 235 | 970 | 2840 | 2.2 | 400 | 84 | -30 | 60 | 23.5 | |
| AFC/2-400-110T_ | 8340 | 380 | 1100 | 2840 | 2.2 | 400 | 89 | -30 | 60 | 26.5 | |
| AFC/2-450-300T_ | 13100 | 590 | 2580 | 2880 | 5.3 | 400 | 95 | -30 | 40 | 40 | |
| AFC/4-710-400T_ | 25700 | 275 | 3920 | 1450 | 8.4 | 400 | 89 | -30 | 40 | 89 |
