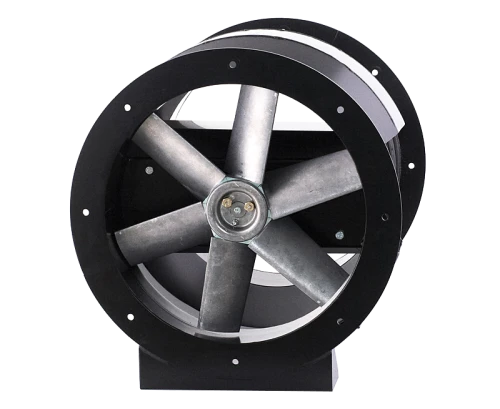

Wentylator osiowy kanałowy AFH
Dostępność:
na wyczerpaniu
Wysyłka w:
do potwierdzenia
Cena:
Cena netto:
5 119,51 zł
towar niedostępny
dodaj do przechowalni
* - Pole wymagane
Jeżeli jesteś INSTALATOREM, chcesz zamówić większą ilość lub potrzebujesz pomocy ... ZADZWOŃ lub napisz:
Pomożemy, doradzimy, dobierzemy i przygotujemy atrakcyjną ofertę.
Na specjalne zamówienie możemy wykonać
dla Ciebie również nietypowy wentylator!
Opis
Zastosowanie i konstrukcja
Osiowe wentylatory kanałowe AFH są przeznaczone do instalacji wymagających odprowadzania powietrza o podwyższonej temperaturze. Mogą być używane w transporcie powietrza o wysokiej temperaturze, odciąg oparów znad pieców itp.
Zastosowany wirnik jest aluminiowy, wyważany dynamicznie według specyfikacji ISO 1940-1.
Obudowa jest spawana z blachy stalowej. Wentylatory są malowane standardowo na kolor czarny -RAL 9005. Kategoria korozyjności to C3. Silnik zamontowany jest poza przepływem powietrza. W urządzeniach są zamontowane stopy montażowe a maksymalna temperatura tłoczonego medium to aż 200°C a temperatura otoczenia silnika jest w przedziale od-30°C do +60°C. Wentylatory montuje się w pozycji poziomej.
Obudowa jest spawana z blachy stalowej. Wentylatory są malowane standardowo na kolor czarny -RAL 9005. Kategoria korozyjności to C3. Silnik zamontowany jest poza przepływem powietrza. W urządzeniach są zamontowane stopy montażowe a maksymalna temperatura tłoczonego medium to aż 200°C a temperatura otoczenia silnika jest w przedziale od-30°C do +60°C. Wentylatory montuje się w pozycji poziomej.
W tym przypadku montowany jest asynchroniczny trójfazowy silnik elektryczny 230/400V 50Hz lub 400/690V 50Hz ze stopniem ochrony IP 55, klasie izolacji F. Silnik do regulacji częstotliwościowej.
Możliwa jest inna konfiguracja urządzeń na specjalne zamówienie.
Wentylatory mogą być pomalowane na inny kolor niż standardowy i w wyższej klasie korozyjności. Do obudowy zamiast blachy stalowej można użyć stalowej blachy ocynkowanej, nierdzewnej 1.4301 lub kwasoodpornej 1.4404. Obudowa może mieć też drenaż. Możliwy jest montaż silników na inne niż standardowe napięcie oraz częstotliwość zasilania, o innym stopniu ochrony, innej klasie izolacji, z czujnikami lub dodatkowym chłodzeniem.
Możliwe jest również zamówienie wentylatora o średnicy większej niż 1000 mm.
Między silnikiem a obudową można zamontować uszczelniający simmering.
Parametry techniczne
| Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
masa | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | kg | ||
| AFH/2-250-025T | 1400 | 175 | 215 | 2780 | 0.65 | 400 | 73 | -30 | 60 | 20 | |
| AFH/2-315-037T | 2500 | 300 | 385 | 2800 | 1 | 400 | 80 | -30 | 60 | 21.5 | |
| AFH/2-355-075T | 3000 | 450 | 750 | 2890 | 5 | 400 | 84 | -30 | 60 | 36 | |
| AFH/2-400-110T | 7000 | 300 | 1040 | 2840 | 2.5 | 400 | 86 | -30 | 60 | 42.5 | |
| AFH/2-450-300T | 7100 | 475 | 2050 | 2880 | 6.3 | 400 | 86 | -30 | 60 | 58.6 | |
| AFH/2-500-300T | 8000 | 460 | 1280 | 2880 | 6.3 | 400 | 95 | -30 | 60 | 66 | |
| AFH/4-400-037T | 4000 | 40 | 335 | 1400 | 1.2 | 400 | 72 | -30 | 60 | 39 | |
| AFH/4-500-075T | 6940 | 150 | 810 | 1430 | 2.1 | 400 | 80 | -30 | 60 | 72 | |
| AFH/4-630-110T | 11000 | 155 | 1005 | 1430 | 2.5 | 400 | 85 | -30 | 60 | 99 | |
| AFH/4-710-400T | 15500 | 170 | 4000 | 1450 | 4.8 | 400 | 90 | -30 | 60 | 150 | |
| AFH/6-800-110T | 15500 | 120 | 1090 | 960 | 3 | 400 | 71 | -30 | 60 | 135 | |
| AFH/6-1000-110T | 23000 | 145 | 1050 | 960 | 3 | 400 | 82 | -30 | 60 | 211 |
