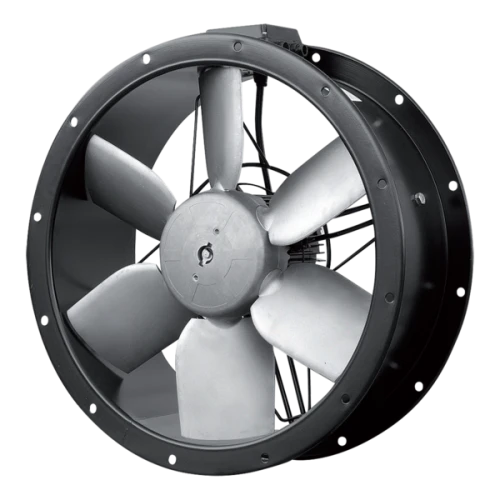

Wentylator osiowy kanałowy TCBT
towar niedostępny
dodaj do przechowalni
Jeżeli jesteś INSTALATOREM, chcesz zamówić większą ilość lub potrzebujesz pomocy ... ZADZWOŃ lub napisz:
Pomożemy, doradzimy, dobierzemy i przygotujemy atrakcyjną ofertę.
Na specjalne zamówienie możemy wykonać
dla Ciebie również nietypowy wentylator!
Opis
Zastosowanie i konstrukcja
Wentylatory osiowe TCBB/TCBT - można montować zarówno w pozycji poziomej jak i pionowej.
Używa się ich we wszelkiego rodzajach instalacji wentylacji ogólnej budynków o różnorodnym przeznaczeniu. Mogą to być lokale handlowe, hale przemysłowe, magazyny, garaże lub budynki użyteczności publicznej.
Wyważany dynamicznie wirnik, według norm ISO 1940-1 zbudowany jest z blachy aluminiowej.
Obudowa jest zbudowana z blachy stalowej, którą przed korozją zabezpiecza malowanie kataforetyczne farbą podkładową oraz farbą poliestrową.
Na obudowie zamontowana jest puszka przyłączeniowa.
Temperatura tłoczonego medium w modelach 250 do 400 oraz 4/710 i 800 w zakresach od -40°C do +40°C. W modelach 450 do 630 oraz 6/710 w zakresach od -40°C do +70°C.
Silnik elektryczny może być asynchroniczny, jednofazowy 230V 50Hz (TCBB) bądź asynchroniczny, trójfazowy 230/400V 50Hz, 400V 50Hz (TCBT). Przepływ powietrza w wentylatorach - wirnik -> silnik (HB)
Stopień ochrony silników i klasa izolacji:
• IP 54, klasa izolacji F w modelach 250 do 400,
• IP 65, klasa izolacji F w modelach 450 do 630 i 6/710,
• IP 55, klasa izolacji F w modelach 4/710 i 800.
Z wyjątkiem silników w modelach /4-560H, /4-630, 710 i T/800), wszystkie silniki jednofazowe są regulowane napięciowo.
Silniki trójfazowe reguluje się częstotliwościowo.
Na specjalne zamówienie możliwe jest wykonanie wersji przeciwwybuchowej lub z przepłyem powietrza silnik -> wirnik (HA)
Parametry techniczne
| Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
masa | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | kg | ||
| TCBB/2-250/H | 1680 | 105 | 123 | 2680 | 0.5 | 230 | 62 | -40 | 40 | 8 | |
| TCBB/4-250/H | 900 | 28 | 44 | 1430 | 0.2 | 230 | 42 | -40 | 40 | 8 | |
| TCBB/4-315/H | 1990 | 63 | 105 | 1435 | 0.6 | 230 | 52 | -40 | 40 | 11 | |
| TCBB/4-355/H | 2460 | 75 | 120 | 1420 | 0.6 | 230 | 52 | -40 | 40 | 13.2 | |
| TCBB/4-400/H | 5050 | 86 | 277 | 1410 | 1.1 | 230 | 60 | -40 | 40 | 15.5 | |
| TCBB/4-450/H | 6940 | 142 | 591 | 1410 | 2.5 | 230 | 63 | -40 | 70 | 21 | |
| TCBB/4-500/H | 7500 | 165 | 636 | 1410 | 2.8 | 230 | 66 | -40 | 70 | 25 | |
| TCBB/4-560/L | 11990 | 210 | 1289 | 1405 | 6 | 230 | 68 | -40 | 70 | 33 | |
| TCBB/4-560/H | 12170 | 190 | 1308 | 1400 | 6 | 230 | 69 | -40 | 70 | 34.7 | |
| TCBB/4-630/L | 15980 | 235 | 1707 | 1365 | 7.5 | 230 | 70 | -40 | 70 | 40 | |
| TCBB/6-355/H | 2160 | 27 | 92 | 880 | 0.4 | 230 | 46 | -40 | 40 | 13.2 | |
| TCBB/6-400/H | 2820 | 27 | 118 | 870 | 0.5 | 230 | 48 | -40 | 40 | 15.5 | |
| TCBB/6-500/H | 5250 | 67 | 226 | 920 | 1 | 230 | 57 | -40 | 70 | 24.8 | |
| TCBB/6-560/L | 7810 | 82 | 375 | 930 | 1.6 | 230 | 60 | -40 | 70 | 33.5 | |
| TCBB/6-630/L | 10410 | 87 | 514 | 920 | 2.1 | 230 | 60 | -40 | 70 | 38.5 | |
| TCBB/6-710/L | 14480 | 104 | 849 | 930 | 4.2 | 230 | 62 | -40 | 70 | 46 | |
| TCBT/2-250/H | 1730 | 90 | 114 | 2775 | 0.2 | 400 | 62 | -40 | 40 | 8 | |
| TCBT/4-250/H | 900 | 26 | 42 | 1470 | 0.2 | 400 | 42 | -40 | 40 | 8 | |
| TCBT/4-315/H | 1950 | 63 | 99 | 1445 | 0.3 | 400 | 51 | -40 | 40 | 11 | |
| TCBT/4-355/H | 2470 | 74 | 117 | 1415 | 0.3 | 400 | 52 | -40 | 40 | 13.2 | |
| TCBT/4-400/H | 4950 | 86 | 268 | 1410 | 0.5 | 400 | 60 | -40 | 40 | 15.5 | |
| TCBT/4-450/H | 6650 | 140 | 526 | 1405 | 1.1 | 400 | 63 | -40 | 70 | 21 | |
| TCBT/4-500/H | 7590 | 168 | 641 | 1420 | 1.5 | 400 | 66 | -40 | 70 | 25 | |
| TCBT/4-560/L | 12090 | 205 | 1184 | 1415 | 2.2 | 400 | 68 | -40 | 70 | 33 | |
| TCBT/4-560/H | 13370 | 195 | 1348 | 1390 | 2.4 | 400 | 69 | -40 | 70 | 34.7 | |
| TCBT/4-630/L | 16370 | 252 | 1768 | 1410 | 3.4 | 400 | 70 | -40 | 70 | 39 | |
| TCBT/4-630/H | 17030 | 256 | 1940 | 1400 | 3.6 | 400 | 70 | -40 | 70 | 40 | |
| TCBT/4-710/L | 20290 | 305 | 2175 | 1435 | 3.7 | 400 | 73 | -40 | 40 | 46 | |
| TCBT/4-710/H | 26420 | 345 | 3441 | 1460 | 6.1 | 400 | 73 | -40 | 40 | 54 | |
| TCBT/4-800/L | 29950 | 350 | 3750 | 1460 | 6.5 | 400 | 76 | -40 | 40 | 65 | |
| TCBT/4-800/K | 34950 | 360 | 5177 | 1460 | 8.8 | 400 | 76 | -40 | 40 | 68 | |
| TCBT/4-800/G | 38500 | 375 | 6146 | 1470 | 11.1 | 400 | 77 | -40 | 40 | 81 | |
| TCBT/4-800/H | 42490 | 380 | 7688 | 1475 | 13 | 400 | 78 | -40 | 40 | 89 | |
| TCBT/6-355/H | 2250 | 28 | 97 | 900 | 0.2 | 400 | 47 | -40 | 40 | 13.2 | |
| TCBT/6-400/H | 2970 | 30 | 116 | 860 | 0.2 | 400 | 49 | -40 | 40 | 15.5 | |
| TCBT/6-450/H | 4020 | 66 | 161 | 940 | 0.4 | 400 | 54 | -40 | 70 | 20.7 | |
| TCBT/6-500/H | 4990 | 59 | 198 | 930 | 0.5 | 400 | 57 | -40 | 70 | 24.8 | |
| TCBT/6-560/H | 7630 | 83 | 363 | 920 | 0.8 | 400 | 60 | -40 | 70 | 33.5 | |
| TCBT/6-630/L | 10940 | 106 | 595 | 915 | 1.3 | 400 | 60 | -40 | 70 | 38 | |
| TCBT/6-630/H | 13610 | 120 | 906 | 950 | 2.7 | 400 | 62 | -40 | 70 | 38.5 | |
| TCBT/6-710/L | 16240 | 132 | 967 | 910 | 2 | 400 | 62 | -40 | 70 | 46 | |
| TCBT/6-710/H | 19120 | 126 | 1378 | 910 | 3.1 | 400 | 63 | -40 | 70 | 46 | |
| TCBT/6-800/L | 20770 | 162 | 1278 | 965 | 2.7 | 400 | 66 | -40 | 40 | 57 | |
| TCBT/6-800/K | 24090 | 159 | 1592 | 975 | 3.3 | 400 | 66 | -40 | 40 | 64 | |
| TCBT/6-800/G | 26310 | 160 | 1968 | 975 | 4.6 | 400 | 67 | -40 | 40 | 68 | |
| TCBT/6-800/H | 27910 | 165 | 2345 | 970 | 5 | 400 | 68 | -40 | 40 | 80 |
