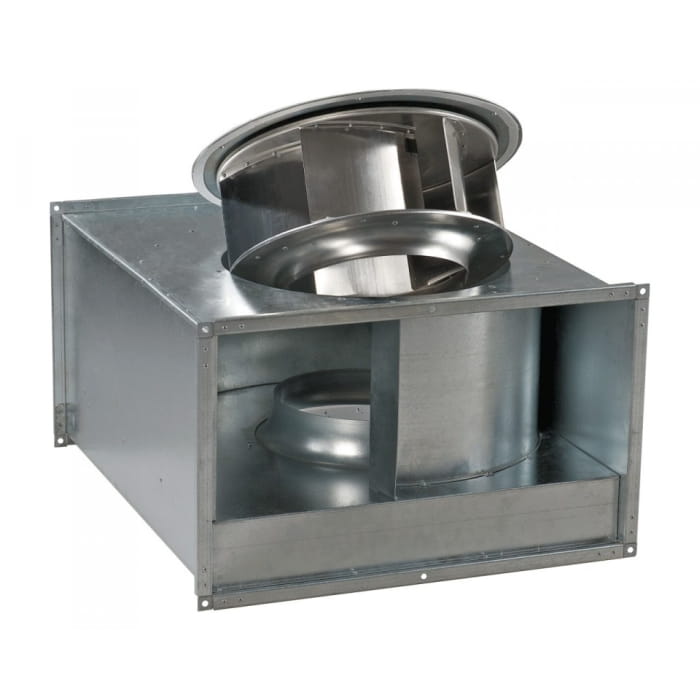

Wentylator kanałowy VKP
towar niedostępny
dodaj do przechowalniJeżeli jesteś INSTALATOREM, chcesz zamówić większą ilość lub potrzebujesz pomocy ... ZADZWOŃ lub napisz:
Pomożemy, doradzimy, dobierzemy i przygotujemy atrakcyjną ofertę.
Na specjalne zamówienie możemy wykonać
dla Ciebie również nietypowy wentylator!
Opis
Zastosowanie i konstrukcja
Odśrodkowe wentylatory kanałowe VKP wykorzystuje się w wentylacji nawiewno-wywiewnej pomieszczeń pojedynczych, budynkach indywidualnych, zamieszkania zbiorowego lub użyteczności publicznej. Możliwe jest wyposażenie wentylatora w izolowaną obudowę, dzięki czemu zmniejszy się poziom hałasu w trakcie pracy urządzenia.
Wentylatory montuje się na prostokątnych przewodach wentylacyjnych o pięciu przekrojach nominalnych: 400x200, 500x250, 500x300, 600x300, 600x350 mm.
Obudowa wykonana jest ze stali ocynkowanej.
Zastosowano tu silniki dwu- i czterobiegunowe asynchroniczne, z wirnikiem umiejscowionym na zewnątrz. Łopatki wirników są zagięte do tyłu. W silnik wbudowano zabezpieczenie, które zapobiega jego przegrzaniu. Zabezpieczenia zapewnia też automatyczny restart. W silnikach zastosowano łożyska kulkowe.
Turbiny są wyważane dynamicznie co pozwala na osiągnięcie odpowiednich parametrów i bezpiecznej pracy. Takie rozwiązanie znacznie zmniejsza się poziom szumu przy pracy wentylatora. Stopień ochrony: IP X4.
Regulowanie prędkości odbywa się płynnie (regulator tyrystorowy) lub skokowo (regulator transformatorowy). Do jednego sterownika można podłączyć kilka wentylatorów, pod warunkiem, że dostępna moc i prąd nie przewyższają nominalnych parametrów regulatora.
Montaż jest możliwy pod dowolnym kątem względem osi wentylatora. Wentylatory powinny być połączone z systemem wentylacyjnym za pośrednictwem łączników elastycznych w celu wyeliminowania drgań w czasie ich pracy.
Parametry techniczne
VKP/VKPI 2E 400x200 | VKP/VKPI 2E 500x250 | VKP/VKPI 4E 500x300 | VKP/VKPI 4D 500x300 | |
---|---|---|---|---|
Napięcie [V] | 230 | 230 | 230 | 400 |
Moc [W] | 138 | 305 | 140 | 136 |
Pobór prądu [A] | 0,60 | 1,32 | 0,57 | 0,34 |
Wydajność [m3/h] | 930 | 1720 | 1700 | 1380 |
Obroty [min-1] | 2600 | 2550 | 1390 | 1360 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 69/61* | 76/65* | 53/45* | 53/45* |
Temperatura pracy [°C] | -25 +45 | -25 +45 | -25 +45 | -25 +65 |
Stopień ochrony | IPX4 | IPX4 | IPX4 | IPX4 |
VKP/VKPI 4E 600x300 | VKP/VKPI 4D 600x300 | VKP/VKPI 4E 600x350 | VKP/VKPI 4D 600x350 | ||
---|---|---|---|---|---|
Napięcie [V] | 230 | 400 | 230 | 400 | 400 |
Moc [W] | 220 | 230 | 470 | 510 | 380 |
Pobór prądu [A] | 0,90 | 0,52 | 2,37 | 1,41 | 0,70 |
Wydajność [m3/h] | 2470 | 2530 | 2950 | 2970 | 2660 |
Obroty [min-1] | 1400 | 1360 | 1370 | 1415 | 1235 |
Poziom ciśnienia akustycznego [dB(A)/3 m] | 55/47* | 53/46* | 67/59* | 64/55* | 63/55* |
Temperatura pracy [°C] | -25 +45 | -25 +70 | -40 +80 | -40 +60 | -40 +80 |
Stopień ochrony | IPX4 | IPX4 | IPX4 | IPX4 |
