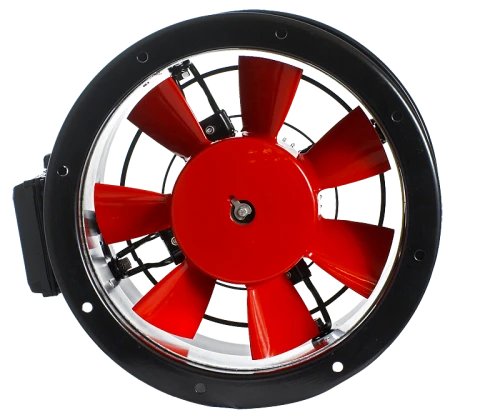

Wentylator osiowy kanałowy przeciwwybuchowy TCBT EX
towar niedostępny
dodaj do przechowalniJeżeli jesteś INSTALATOREM, chcesz zamówić większą ilość lub potrzebujesz pomocy ... ZADZWOŃ lub napisz:
Pomożemy, doradzimy, dobierzemy i przygotujemy atrakcyjną ofertę.
Na specjalne zamówienie możemy wykonać
dla Ciebie również nietypowy wentylator!
Opis
Zastosowanie i konstrukcja
Wentylatory TCBT EX są urządzeniami osiowymi, przeciwwybuchowymi o napędzie bezpośrednim. Możliwe jest ich mocowanie na dwa sposoby: w pozycji pionowej lub poziomej. Obudowa w wentylatorach jest z blachy stalowej. Malowanie kataforetyczne farbą podkładową oraz farbą poliestrową zapewnia obudowie odpowiednią ochronę przed korozją.
Aluminiowy wirnik jest wyważony dynamometrycznie, elementy złączne są ze stali nierdzewnej. Temperatura pracy w modelach TCBT/4-315 do 630 mm oraz TCBT/6-355 do 710 mm to -20°C do +55°C, zaś w modelach TCBT/4-710do 800 mm oraz TCBT/6-800 mm jest to zakres temperatur w przedziale od -20°C do +40°C.
Wentylatory TCBT EX spełniają wymagania dyrektywy ATEX 2014/34/UE. Są zaprojektowane do użytku w strefach zagrożenia wybuchem z wyjątkiem kopalń i wyrobisk górniczych. Urządzenia spełniają wymogi grupy II kategorii 2G/3G–strefa 1 i/lub 2. Oznaczenie ATEX - II 2G Ex e IIC T3 Gb.
Wentylatory są wyposażone w trójfazowe przeciwwybuchowe silniki elektryczne: 230/400V, 50Hz lub 400V, 50Hz. Silniki nie są przystosowane do obrotowej regulacji prędkości. Stopień ochrony to IP55 a klasa izolacji F.
Możliwe jest dostarczenie modeli 800 i 1000 mm: na specjalne zamówienie, o parametrach:
· II 2G Ex h IIB T4
· II 2G Ex h IIB+H2 T4 (silnik Ex d IIC T4)
· II 3D c T12
Parametry techniczne
Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
masa |
---|---|---|---|---|---|---|---|---|---|---|
m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | kg | |
TCBT/4-315/H EXEIIT3 | 1950 | 64 | 99 | 1445 | 0.3 | 400 | 51 | -20 | 55 | 11 |
TCBT/4-355/H EXEIIT3 | 2470 | 74 | 117 | 1415 | 0.3 | 400 | 52 | -20 | 55 | 13.2 |
TCBT/4-400/H EXEIIT3 | 5140 | 80 | 340 | 1410 | 0.7 | 400 | 60 | -20 | 55 | 15.5 |
TCBT/4-450/H EXEIIT3 | 6650 | 145 | 526 | 1405 | 1.1 | 400 | 63 | -20 | 55 | 21 |
TCBT/4-500/H EXEIIT3 | 7590 | 170 | 641 | 1420 | 1.5 | 400 | 66 | -20 | 55 | 25 |
TCBT/4-560/L EXEIIT3 | 12090 | 205 | 1184 | 1415 | 2.2 | 400 | 68 | -20 | 55 | 33 |
TCBT/4-560/H EXEIIT3 | 13370 | 190 | 1348 | 1390 | 2.4 | 400 | 69 | -20 | 55 | 34.7 |
TCBT/4-630/L EXEIIT3 | 16060 | 240 | 1770 | 1410 | 3.4 | 400 | 70 | -20 | 55 | 39 |
TCBT/4-630/H EXEIIT3 | 17030 | 250 | 1940 | 1400 | 3.6 | 400 | 70 | -20 | 55 | 40 |
TCBT/4-710/L EXEIIT3 | 20290 | 300 | 2175 | 1435 | 3.7 | 400 | 73 | -20 | 40 | 46 |
TCBT/4-710/H EXEIIT3 | 26420 | 345 | 3441 | 1460 | 6.1 | 400 | 73 | -20 | 40 | 54 |
TCBT/4-800/L EXEIIT3 | 29950 | 350 | 3750 | 1460 | 6.5 | 400 | 76 | -20 | 40 | 65 |
TCBT/4-800/K EXEIIT3 | 34950 | 360 | 5177 | 1460 | 8.8 | 400 | 76 | -20 | 40 | 68 |
TCBT/4-800/G EXEIIT3 | 38500 | 370 | 6146 | 1470 | 11.1 | 400 | 77 | -20 | 40 | 81 |
TCBT/4-800/H EXEIIT3 | 42490 | 380 | 7688 | 1475 | 13 | 400 | 78 | -20 | 40 | 89 |
TCBT/6-355/H EXEIIT3 | 2250 | 28 | 97 | 900 | 0.4 | 400 | 47 | -20 | 55 | 13.2 |
TCBT/6-400/H EXEIIT3 | 2970 | 29 | 116 | 860 | 0.4 | 400 | 49 | -20 | 55 | 15.5 |
TCBT/6-450/H EXEIIT3 | 4020 | 66 | 161 | 940 | 0.4 | 400 | 54 | -20 | 55 | 20.7 |
TCBT/6-500/H EXEIIT3 | 6110 | 78 | 290 | 915 | 0.7 | 400 | 57 | -20 | 55 | 24.8 |
TCBT/6-560/H EXEIIT3 | 9020 | 105 | 525 | 925 | 1.7 | 400 | 60 | -20 | 55 | 33.5 |
TCBT/6-630/L EXEIIT3 | 10940 | 105 | 595 | 915 | 1.3 | 400 | 60 | -20 | 55 | 38 |
TCBT/6-630/H EXEIIT3 | 12620 | 110 | 887 | 960 | 2.8 | 400 | 62 | -20 | 55 | 38.5 |
TCBT/6-710/H EXEIIT3 | 18550 | 135 | 1217 | 910 | 2.9 | 400 | 63 | -20 | 55 | 46 |
TCBT/6-800/H EXEIIT3 | 27910 | 165 | 2345 | 970 | 5 | 400 | 68 | -20 | 40 | 80 |
* mierzony w odległości 1.5m od wentylatora.
