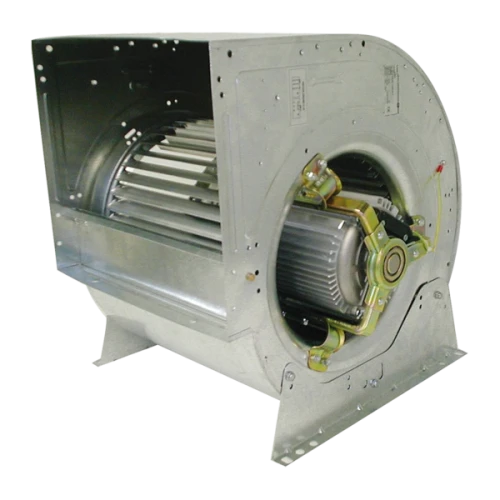

Wentylator promieniowy CBM
towar niedostępny
dodaj do przechowalni
Jeżeli jesteś INSTALATOREM, chcesz zamówić większą ilość lub potrzebujesz pomocy ... ZADZWOŃ lub napisz:
Pomożemy, doradzimy, dobierzemy i przygotujemy atrakcyjną ofertę.
Na specjalne zamówienie możemy wykonać
dla Ciebie również nietypowy wentylator!
Opis
Zastosowanie i konstrukcja
Wentylatory promieniowe są urządzeniami ssącymi dwustronnie o napędzie bezpośrednim.
Można ich używać w centralach wentylacyjnych i klimatyzacyjne, do chłodzenia szaf sterowniczych, modułów elektrycznych, elementów maszyn, jako nawiew w procesach technologicznych, do nadmuchu powietrza w kotłach C.O. lub przy transporcie nieagresywnych i niewybuchowych gazów.
Dynamicznie wyważony wirnik jest wyposażony w łopatki pochylone do przodu z ocynkowanej blachy stalowej.
Obudowa wykonana jest z ocynkowanej blachy stalowej, ma zamontowane mocowania antywibracyjne.
W zależności od wersji wentylatora, dostępne są silniki jednofazowe 230V – 50 Hz z kondensatorem zamontowanym na obudowie wentylatora i trójfazowe 230/400V - 50 Hz.
W zależności od wersji wentylatora silniki są 4- lub 6- biegunowe.
Silnik zamontowany w zamkniętej obudowie jest wyposażony w łożyska smarowane fabrycznie na cały okres eksploatacji.
Stopień ochrony to IP 44, klasa izolacji F. Silnik posiada również zabezpieczenie termiczne (TP).
Silniki jednofazowe w zależności od modelu mają możliwość napięciowej regulacji obrotów.
Możliwość regulacji falownikiem występuje w wersjach z silnikami trójfazowymi.
Na specjalne zamówienie możliwe są wentylatory wyposażone w otwarty silnik, ze stopniem ochrony IP 20.
Możliwa jest też produkcja specjalnej wersji do używania w kuchni ze stopniem ochrony IP 55.
Dodatkowo urządzenie można wyposażyć w kołnierz do zamontowania na wylocie wentylatora i stopy montażowe dla czterech figur wentylatora.
Parametry techniczne
| Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
|---|---|---|---|---|---|---|---|---|---|
| m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | |
| CBM-7/7 72 6P C VR | 1080 | 140 | 72 | 900 | 0.6 | 230 | 51 | -20 | 50 |
| CBM-9/7 373 4P C VR | 2560 | 520 | 373 | 1400 | 3.8 | 230 | 68 | -20 | 40 |
| CBM-9/9 373 4P C VR | 2810 | 570 | 373 | 1400 | 3.9 | 230 | 66 | -20 | 40 |
| CBM-9/9 550 4P C | 3440 | 570 | 550 | 1400 | 4.5 | 230 | 70 | -20 | 40 |
| CBM-10/8 245 6P C VR | 2730 | 280 | 245 | 900 | 2.3 | 230 | 62 | -20 | 40 |
| CBM-10/8 373 4P C | 3310 | 660 | 373 | 1400 | 4.5 | 230 | 68 | -20 | 40 |
| CBM-10/10 245 6P C VR | 3220 | 290 | 245 | 900 | 2.4 | 230 | 62 | -20 | 40 |
| CBM-10/10 550 4P C VR | 3390 | 680 | 550 | 1400 | 4.5 | 230 | 66 | -20 | 40 |
| CBM-12/9 736 6P C | 5750 | 410 | 736 | 900 | 7.6 | 230 | 70 | -20 | 40 |
| CBM-12/12 736 6P C | 5960 | 405 | 736 | 900 | 8.2 | 230 | 70 | -20 | 40 |
| CBM-10/8 750 4PT C | 3480 | 640 | 750 | 1400 | 2.1 | 400 | 71 | -20 | 40 |
| CBM-10/8 1500 4PT C | 6560 | 730 | 1500 | 1400 | 4.9 | 400 | 82 | -20 | 50 |
| CBM-10/10 1500 4PT C | 7850 | 720 | 1500 | 1400 | 5.8 | 400 | 81 | -20 | 40 |
| CBM-12/9 736 6PT C | 5920 | 410 | 736 | 900 | 2.7 | 400 | 71 | -20 | 70 |
| CBM-12/9 1100 6PT C | 6680 | 425 | 1100 | 900 | 4.2 | 400 | 74 | -20 | 40 |
| CBM-12/12 736 6PT C | 5960 | 420 | 736 | 900 | 2.8 | 400 | 71 | -20 | 50 |
| CBM-12/12 1100 6PT C | 7690 | 425 | 1100 | 900 | 4.3 | 400 | 75 | -20 | 40 |
| CBM-15/15 2200 6PT C K | 9100 | 580 | 2200 | 900 | 5.1 | 400 | 72 | -20 | 40 |
