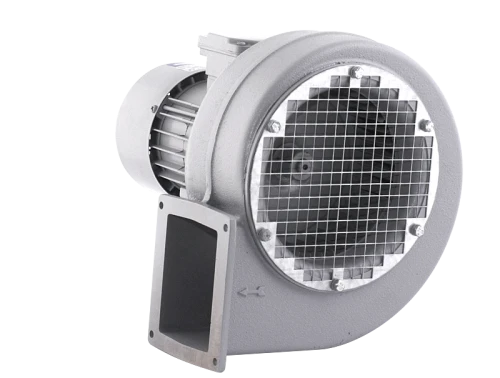

Wentylator promieniowy LFA
towar niedostępny
dodaj do przechowalni
Jeżeli jesteś INSTALATOREM, chcesz zamówić większą ilość lub potrzebujesz pomocy ... ZADZWOŃ lub napisz:
Pomożemy, doradzimy, dobierzemy i przygotujemy atrakcyjną ofertę.
Na specjalne zamówienie możemy wykonać
dla Ciebie również nietypowy wentylator!
Opis
Zastosowanie i konstrukcja
Wentylatory promieniowe LFA (jednostronnie ssące, o bezpośrednim napędzie) znajdują zastosowanie w różnorodnych przemysłowych instalacjach wentylacji mechanicznej takich jak odciągi miejscowe, wyciągi warsztatowe jak również w układach chłodzenia, suszenia, itp.
Wentylatory promieniowe LFA dysponują stosunkowo dużym sprężem przy niewielkich wymiarach i niewysokim poziomie hałasu.
Wentylatory LFA produkowane są w osiemnastu wielkościach i wyposażane są w jednofazowe lub trójfazowe silniki elektryczne o różnych mocach.
Stopień ochrony silników to IP55, a klasa izolacji uzwojeń F.
Na indywidualne życzenie wentylatory LFA mogą być dostarczane z silnikami na nietypowe napięcia i częstotliwości, przystosowanymi do napięciowej lub częstotliwościowej regulacji obrotów, o podwyższonym stopniu ochrony, wielobiegowymi, itd.
Obudowy wentylatorów promieniowych LFA wykonane jako odlewy ze stopów aluminium malowane są standardowo na kolor niebieski (RAL 5010) lub szary (RAL 7042).
Wirniki promieniowe (łopatki pochylone do przodu) wyważane dynamicznie, wykonane są z ocynkowanej blachy stalowej. W standardzie, wentylatory promieniowe LFA wykonywane są w figurze LG 270 z siatką ochronną na wlocie. Na życzenie, wentylatory LFA mogą być dostarczone w innej figurze oraz w innym kolorze.
"T" - wentylator z silnikiem trójfazowym
"S" - wentylator z silnikiem jednofazowym
Parametry techniczne
| Typ | wydajność max | ciśnienie max | moc max |
prędkość obrotowa | natężenie max | napięcie | poziom ciś. akust.* |
temp. min |
temp. max |
masa |
|---|---|---|---|---|---|---|---|---|---|---|
| m3/h | Pa | W | obr./min | A | V | db(A) | oC | oC | kg | |
| LFA/2-108/42-005T | 205 | 330 | 50 | 2900 | 0.32 | 400 | 64 | -20 | 40 | 3.85 |
| LFA/2-108/42-003S | 195 | 300 | 30 | 2850 | 0.9 | 230 | 64 | -20 | 40 | 4 |
| LFA/4-108/42-006T | 105 | 82 | 60 | 1400 | 0.25 | 400 | 61 | -20 | 40 | 3.6 |
| LFA/4-108/42-006S | 98 | 75 | 60 | 1400 | 0.29 | 230 | 61 | -20 | 40 | 3.6 |
| LFA/2-120/52-012T | 510 | 380 | 120 | 2800 | 0.4 | 400 | 66 | -20 | 40 | 5.5 |
| LFA/4-120/52-006T | 255 | 95 | 60 | 1400 | 0.25 | 400 | 46 | -20 | 40 | 5.2 |
| LFA/4-120/52-006S | 255 | 95 | 60 | 1400 | 0.29 | 230 | 46 | -20 | 40 | 5.2 |
| LFA/2-133/62-018T | 690 | 580 | 180 | 2760 | 0.5 | 400 | 69 | -20 | 40 | 6.2 |
| LFA/2-133/62-018S | 680 | 610 | 180 | 2840 | 1.4 | 230 | 69 | -20 | 40 | 6.2 |
| LFA/4-133/62-006T | 370 | 140 | 60 | 1400 | 0.25 | 400 | 47 | -20 | 40 | 5.2 |
| LFA/4-133/62-006S | 342 | 153 | 60 | 1400 | 0.29 | 230 | 47 | -20 | 40 | 5.5 |
| LFA/2-146/62-025T | 760 | 670 | 250 | 2790 | 0.65 | 400 | 70 | -20 | 40 | 6.5 |
| LFA/2-146/62-025S | 660 | 660 | 250 | 2890 | 1.6 | 230 | 70 | -20 | 40 | 6.5 |
| LFA/4-146/62-006T | 375 | 175 | 60 | 1400 | 0.25 | 400 | 54 | -20 | 40 | 6.4 |
| LFA/4-146/62-006S | 320 | 180 | 60 | 1400 | 0.29 | 230 | 54 | -20 | 40 | 6.4 |
| LFA/2-160/75-037T | 920 | 990 | 370 | 2870 | 0.95 | 400 | 71 | -20 | 40 | 9.2 |
| LFA/2-160/75-037S | 855 | 848 | 370 | 2880 | 2.2 | 230 | 71 | -20 | 40 | 9.4 |
| LFA/4-160/75-009T | 550 | 195 | 90 | 1400 | 0.4 | 400 | 65 | -20 | 40 | 7.1 |
| LFA/4-160/75-009S | 550 | 210 | 90 | 1420 | 0.95 | 230 | 65 | -20 | 40 | 7.1 |
| LFA/2-160A/62-055S | 1130 | 905 | 550 | 2870 | 1.25 | 230 | 72 | -20 | 40 | 12.9 |
| LFA/2-160A/62-055T | 1125 | 920 | 550 | 2870 | 3.1 | 400 | 72 | -20 | 40 | 12.6 |
| LFA/4-160A/62-018S | 680 | 220 | 180 | 1400 | 0.55 | 230 | 57 | -20 | 40 | 10.8 |
| LFA/4-160A/62-018T | 715 | 220 | 180 | 1400 | 1.1 | 400 | 57 | -20 | 40 | 11.1 |
| LFA/2-180/62-055T | 1115 | 1025 | 550 | 2870 | 1.25 | 400 | 77 | -20 | 40 | 10.85 |
| LFA/2-180/62-055S | 1080 | 975 | 550 | 2870 | 3.1 | 230 | 72 | -20 | 40 | 11 |
| LFA/4-180/62-012T | 530 | 235 | 120 | 1340 | 0.7 | 400 | 62 | -20 | 40 | 10.75 |
| LFA/4-180/62-018S | 530 | 235 | 180 | 1400 | 1.1 | 230 | 62 | -20 | 40 | 9.1 |
| LFA/2-180/85-110T | 1970 | 1120 | 1100 | 2890 | 2.5 | 400 | 79 | -20 | 40 | 19.2 |
| LFA/2-180/85-110S | 1830 | 1155 | 1100 | 2900 | 5.8 | 230 | 79 | -20 | 40 | 19.5 |
| LFA/4-180/85-018T | 1070 | 270 | 180 | 1340 | 0.7 | 400 | 71 | -20 | 40 | 14.7 |
| LFA/4-180/85-018S | 1070 | 270 | 180 | 1400 | 1.1 | 230 | 71 | -20 | 40 | 14.7 |
| LFA/2-200/74-150T | 2090 | 1355 | 1500 | 2880 | 3 | 400 | 80 | -20 | 40 | 25.2 |
| LFA/2-200/74-150S | 2160 | 1345 | 1500 | 2920 | 8 | 230 | 80 | -20 | 40 | 26.5 |
| LFA/2-215/102-220T | 2975 | 1500 | 2200 | 2885 | 4.6 | 400 | 82 | -20 | 40 | 29 |
| LFA/2-225/104-300T | 3535 | 1875 | 3000 | 2870 | 6.3 | 400 | 88 | -20 | 40 | 35.4 |
| LFA/2-250/114-550T | 5125 | 2400 | 5500 | 2890 | 5.7 | 400 | 84 | -20 | 40 | 37 |
* mierzony w odległości 1.5m od wentylatora.
