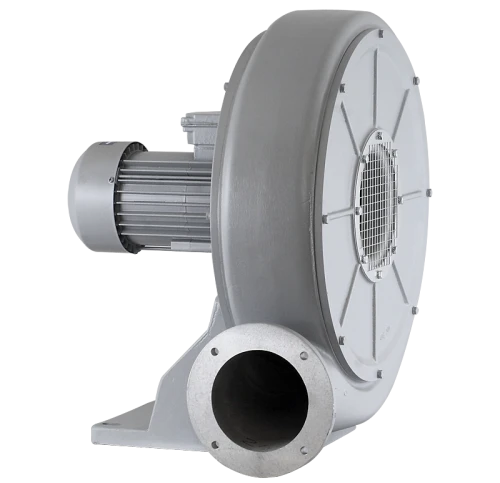

Wentylator promieniowy MBA

Zastosowanie i konstrukcja

Wentylatory promieniowe MBA są wykorzystywane w systemach transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Są to urządzenia średniociśnieniowe, w których zastosowano silnik elektryczny. Używa się ich zazwyczaj do transportu pneumatycznego, nadmuchu w układach suszenia (np. maszyny graficzne i obróbka tworzyw sztucznych), systemach nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne).
Obudowa wentylatora jest odlana z aluminium, wirnik jest nitowany z blachy aluminiowej. Łopatki wirnika są odchylone do tyłu, jest on też wyważany dynamicznie z zachowaniem norm specyfikacji ISO 1940-1. Standardowo wentylator jest malowany na kolor z palety RAL - szary 7042. Osłona wlotu wentylatora jest ocynkowana. Model 600 jest wyposażony w podstawę silnika. Temperatura otoczenia silnika mieści się w zakresach od -20°C do +40°C zaś maksymalna temperatura tłoczonego medium 80°C. Urządzenie jest zbudowane w figurze LG270.
W prezentowanym wentylatorze możliwe jest zastosowanie trzech rodzajów silników:

• asynchroniczne, jednofazowe, 230V, 50 Hz (o mocy do 1,5 kW),
• asynchroniczne, trójfazowe, 230/400 V, 50 Hz (o mocy do 3 kW),
• asynchroniczne, trójfazowe, 400/690 V, 50 Hz (o mocy 11 kW),

Stopień ochrony silnika - IP55, a klasa izolacji to F.
Silniki trójfazowe przystosowane są do regulacji częstotliwościowej, natomiast silniki jednofazowe do regulacji napięciowej. Klasa sprawności w zastosowanych silnikach - IE3 (od mocy 0,25 kW) lub IE2 (1,5 kW, 230V).
Na specjalne zamówienie możliwa jest zmiana niektórych parametrów wentylatorów.
Wykonanie urządzeń w dowolnej figurze LG/RD i malowanie na inny kolor niż standardowy.

Wirniki mogą być dostarczone w trzech niestandardowych konfiguracjach:

• wirnik z blachy stalowej ocynkowanej,
• wirnik z blachy stalowej nierdzewnej 1.4301,
• wirnik z blachy stalowej kwasoodpornej 1.4404.

Silniki na specjalne zamówienie mogą być stosowane pod innym niż standardowe napięciem i częstotliwością zasilania. Zmianie może również ulec stopień ochrony IP. Dodatkowo silnik można wyposażyć w czujniki, dodatkowe chłodzenie, a zmianie może ulec także temperatura otoczenia: poniżej -20°C oraz powyżej +40°C
