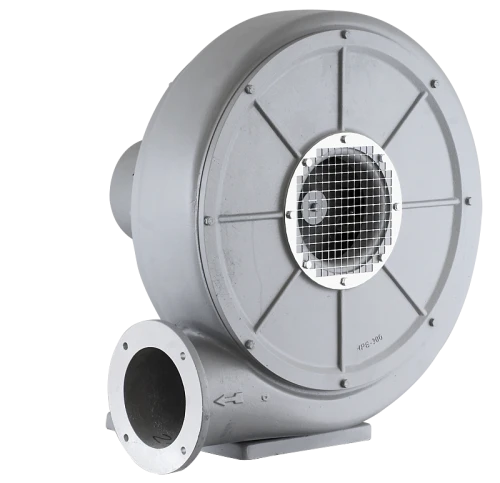

Wentylator promieniowy MRA

Zastosowanie i konstrukcja

Wentylatory promieniowe MRA to urządzenia średniociśnieniowe o bezpośrednim napędzie. Są przeznaczone do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń.
Używa się ich w układach odciągania wstępnie przefiltrowanych pyłów technologicznych (np. cięcia, szlifowania, polerowania), transportu pneumatycznego (np. produkcja PET) lub nadmuch w układach suszenia, etc.
Obudowa wentylatora jest odlana z aluminium. Wirnik jest nitowany z blachy aluminiowej z łopatkami pochylonymi do przodu, wyważany dynamicznie zgodnie z wymogami ISO 1940-1. Standardowo wentylator jest malowany na kolor z palety RAL - szary 7042. Osłona wlotu wentylatora jest ocynkowana. Model 600 wyposażony jest w podstawę silnika. Temperatura otoczenia mieści się w zakresach od -20°C do +40°C a maksymalna temperatura tłoczonego medium to 80°C. Wentylator jest zbudowany w figurze LG270.

W prezentowanym modelu możliwe jest zastosowanie trzech rodzajów silników:

• asynchroniczny, jednofazowy, 230V, 50Hz (o mocy od 0,75 do 1,5kW),
• asynchroniczny, trójfazowy, 230/400V, 50Hz (o mocy od 0,75 do 1,5kW),
• asynchroniczny, trójfazowy, 400/690V, 50Hz (o mocy 4,0 i 11,0kW).

Stopień ochrony silnika - IP55, a klasa izolacji to F.
Silniki trójfazowe przystosowane są do regulacji częstotliwościowej, natomiast silniki jednofazowe do regulacji napięciowej. Klasa sprawności w zastosowanych silnikach - IE3 (od mocy 0,75 kW) lub IE1 (0,75 kW, 230V).
Na specjalne zamówienie możliwa jest produkcja wentylatorów z innymi parametrami.
Wykonanie urządzeń w dowolnej figurze LG/RD i malowanie na inny kolor niż standardowy.

Wirniki mogą być dostarczone w trzech niestandardowych konfiguracjach:

• wirnik z blachy stalowej ocynkowanej,
• wirnik z blachy stalowej nierdzewnej 1.4301,
• wirnik z blachy stalowej kwasoodpornej 1.4404

Silniki na specjalne zamówienie mogą być stosowane pod innym niż standardowe napięciem i częstotliwością zasilania. Zmianie może również ulec stopień ochrony IP. Jest też możliwość dodatkowego uszczelnienie między obudową a silnikiem poprzez zamocowanie simmeringu.
Dodatkowo silnik można wyposażyć w czujniki i dodatkowe chłodzenie. Zmianie mogą ulec także zakresy temperatury otoczenia w jakich będzie pracowało urządzenie: poniżej -20°C oraz powyżej +40°C. Maksymalna temperatura tłoczonego medium może być wyższa niż 80°C.
